La CB, detta anche “baracchino”, è la seconda soluzione di comunicazione via radio che vi proponiamo. Le CB permettono di inviare un segnale molto più lontano rispetto a una PMR.
Questa pagina è destinata ai principianti. Troverete qui l’ABC per l’uso e l’acquisto di una prima CB.
Vi consigliamo di leggere la pagina l’ABC della Radio per acquisire le nozioni di base necessarie ad affrontare il tema delle CB.
Nel 2020 sono finalmente state liberate certe frequenze: cosa significa?
In pratica non è più necessario fare la dichiarazione al MIMIT (prima era al MISE) e di pagare una tassa di 12€ per utilizzare una CB.
Mentre per una stazione radioamatoriale, resta in vigore la patente e il pagamento del contributo annuo di 5€.
Si informa l’utenza che dal 17/07/2020, a seguito della pubblicazione in G.U. n. 178 del 16/07/2020 del D.L. n.76 del 16/07/2020 e successiva rettifica, sono stati abrogati l’art.127 e i commi 3 e 4 dell’art.145 del Codice delle Comunicazioni Elettroniche, nonché l’art. 36 e il comma 2 dell’art.37 dell’allegato 25 del predetto Codice.
Per quanto sopra:
– relativamente ai documenti di esercizio delle stazioni radioelettriche, a seguito della abrogazione del citato art.127, non sussistono più gli obblighi di rilasciare il documento di esercizio ai soggetti autorizzati;
– relativamente alla dichiarazione da rendere per gli apparati di debole potenza CB e PMR 446 in banda cittadina, a seguito dell’abrogazione dei commi 3 e 4 dell’art.145 e degli artt. 36 e 37 c.2 (allegato 25), viene soppresso l’obbligo di rendere la dichiarazione e, per effetto delle predette disposizioni, non risulta più dovuto il versamento del contributo annuo di 12 euro.
Una radio CB conforme (ex omologata) deve rispettare le seguenti condizioni:
I 40 canali liberi sono suddivisi in 6 bande: A, B, C, D, E, F.
Queste bande sono diverse da stato a stato.
🇮🇹 In Italia è autorizzato il solo uso delle frequenze appartenenti alla banda D.
Frequenze CB libere in banda D
| Banda HF | 26.965 → 27.405MHz | potenza limite 5W |
Certe frequenze sono convenzionalmente attribuite ad una categoria di persone o ad una funzione, per esempio il canale 2 è generalmente attribuito alla Rete Radio Prepper (Italia) (26.975MHz). Queste attribuzioni sono informali; nessuno può accaparrarsi una frequenza libera.
Clicca qui sotto per leggere nel dettaglio ogni frequenza CB (Citizen’s Band).
| Canale | Frequenza | Uso convenzionale |
|---|---|---|
| 1 | 26.965 | AM / FM / SSB ⇒ Chiamata in QRP (Europa) |
| 2 | 26.975 | AM / FM ⇒ RRP – Rete Radio Prepper (Italia) FM ⇒ Roulotte, Camping Car |
| 3 | 26.985 | AM ⇒ Prepping / Sopravvivenza (Primario – Internazionale) |
| 4 | 27.005 | |
| 5 | 27.015 | AM ⇒ Autotrasporto. Camionisti FM ⇒ Scouts |
| 6 | 27.025 | |
| 7 | 27.035 | |
| 8 | 27.055 | |
| 9 | 27.065 | FM ⇒ Sicurezza ed Emergenza (Internazionale) |
| 10 | 27.075 | |
| 11 | 27.085 | |
| 12 | 27.105 | |
| 13 | 27.115 | |
| 14 | 27.125 | |
| 15 | 27.135 | |
| 16 | 27.155 | FM ⇒ 4×4 Fuoristradisti AM / FM / SSB ⇒ CBM – CB Montano (Italia) |
| 17 | 27.165 | |
| 18 | 27.175 | |
| 19 | 27.185 | AM / FM ⇒ Chiamata Generale (Italia) |
| 20 | 27.205 | |
| 21 | 27.215 | |
| 22 | 27.225 | |
| 23 | 27.255 | |
| 24 | 27.235 | |
| 25 | 27.245 | |
| 26 | 27.265 | |
| 27 | 27.275 | |
| 28 | 27.285 | |
| 29 | 27.295 | |
| 30 | 27.305 | |
| 31 | 27.315 | FM ⇒ Canale di Chiamata (Europa) |
| 32 | 27.325 | |
| 33 | 27.335 | |
| 34 | 27.345 | |
| 35 | 27.355 | |
| 36 | 27.365 | |
| 37 | 27.375 | USB ⇒ Prepping / Sopravvivenza (Internazionale) |
| 38 | 27.385 | |
| 39 | 27.395 | |
| 40 | 27.405 |
Le modulazioni AM, FM e SSB sono modalità di trasmissione utilizzate per trasportare un segnale audio su una determinata frequenza.
Se una CB non è impostata sulla stessa modulazione, riceverà comunque il segnale, ma l’audio sarà incomprensibile.
Qui troverai le differenze tra le modalità di trasmissione e le loro caratteristiche specifiche.

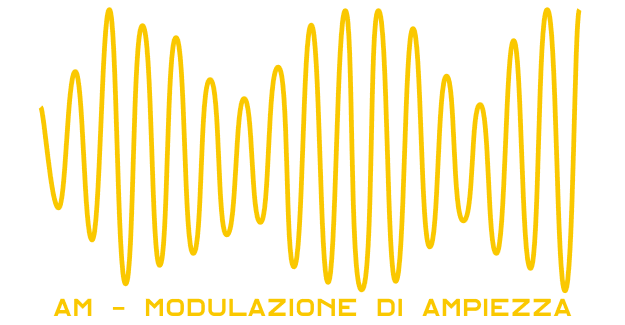

Modulazione di ampiezza, sigla AM (dall’inglese Amplitude Modulation). Il segnale audio si traduce modificando l’ampiezza dell’onda portante.
Qualità audio media; i bassi sono più presenti; attenzione a non sovra modulare oltre il 100%.
La AM è più suscettibile alle interferenze e ai rumori atmosferici.

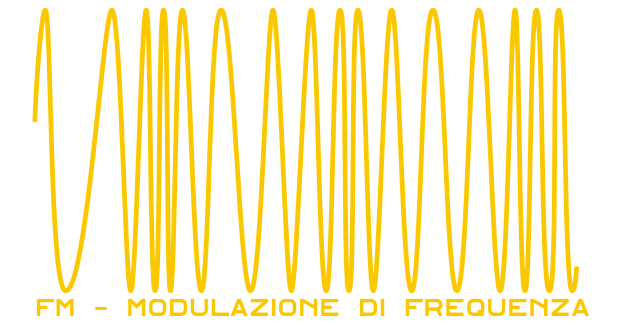

La modulazione di frequenza, sigla FM (Frequency Modulation). Il segnale audio si traduce modificando la frequenza.
Buona qualità audio; regolare bene la larghezza di banda per non eccedere e coprire altre frequenze.
La FM è meno soggetta alle interferenze.

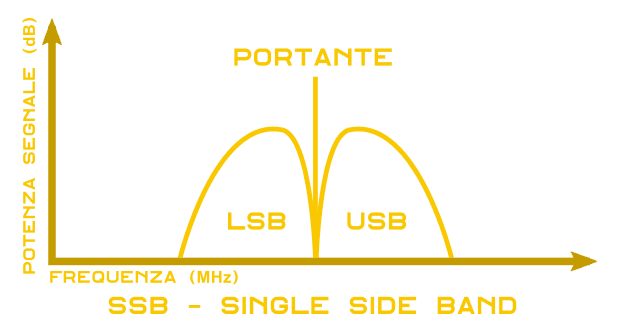

La modulazione SSB (Single Side Band) consiste nella modulazione di un segnale eliminando l’onda portante e una delle due bande laterali.
Queste si dividono in due lati.: LSB (Lower Side Band) e USB (Upper Side Band). La SSB è un derivato della AM, ottenuto filtrando una delle bande laterali e estraendo l’onda portante, in modo da mantenere solo l’ampiezza di una banda laterale.
Qualità audio media; consuma poca energia; meno soggetta ad essere coperta dai rumori della banda stessa.
Le frequenze radio fanno parte di uno spettro molto più ampio detto spettro elettromagnetico.
Questo grafico mostra le lunghezze d’onda, gli identificativi e le attribuzioni delle varie frequenze. Le frequenze libere sono evidenziate in verde.
Il grafico qui a fianco non ha pretesa di esser esaustivo: mancano per esempio le basse frequenze come le SELF, ELF, VLF e le alte come i raggi X, gamma ecc.
Come scegliere la prima CB.
La prima CB andrebbe scelta secondo criteri preparazionisti:
|
Selezione delle CB a nostro avviso col miglior rapporto prezzo/prestazioni.
Il mondo delle CB è vastissimo e un principiante può facilmente esser indotto in confusione.
Abbiamo selezionato qualche CB attenendoci il più possibile ai criteri sopraelencati e limitandoci ad un prezzo che fosse a nostro avviso ragionevole. Tenete conto che i prezzi sono scesi tantissimo da quando le comunicazioni si sono digitalizzate.
Le ricetrasmittenti in banda CB utilizzano frequenze in HF dell’ordine delle decine di mega Hertz. Esse sono molto più basse delle bande PMR e LPD e quindi possono trasmettere molto più lontano perché sfruttano la propagazione ionosferica.

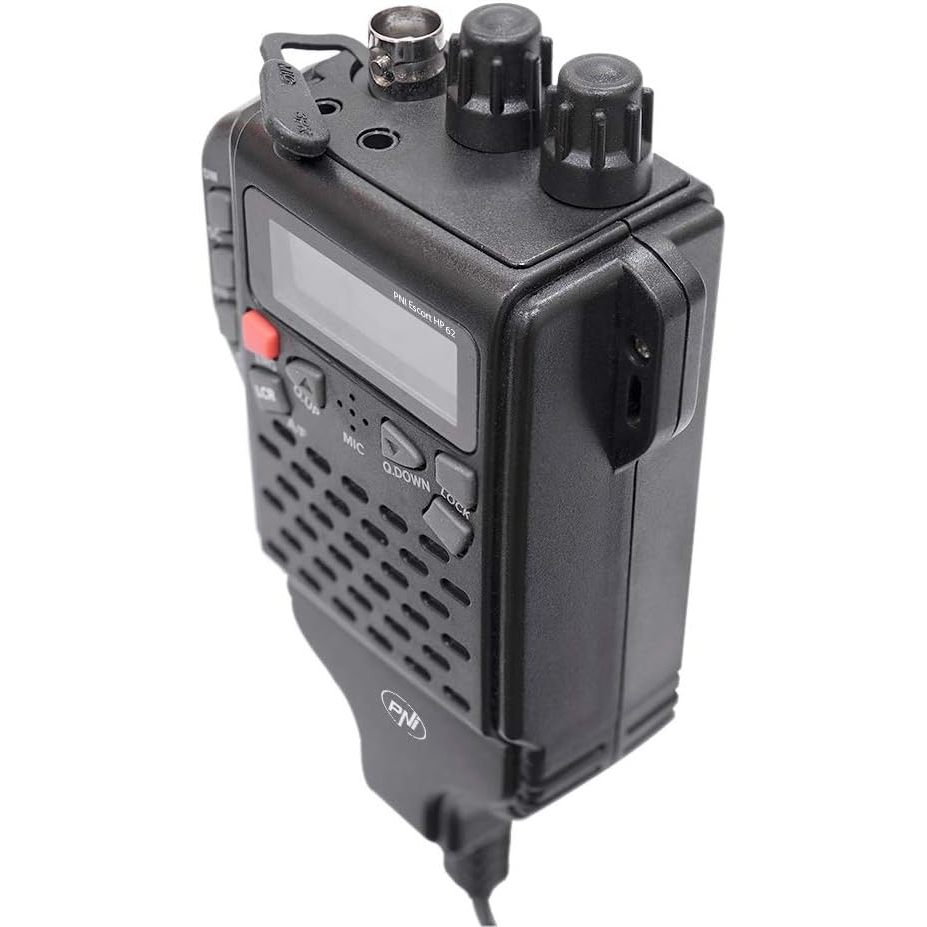

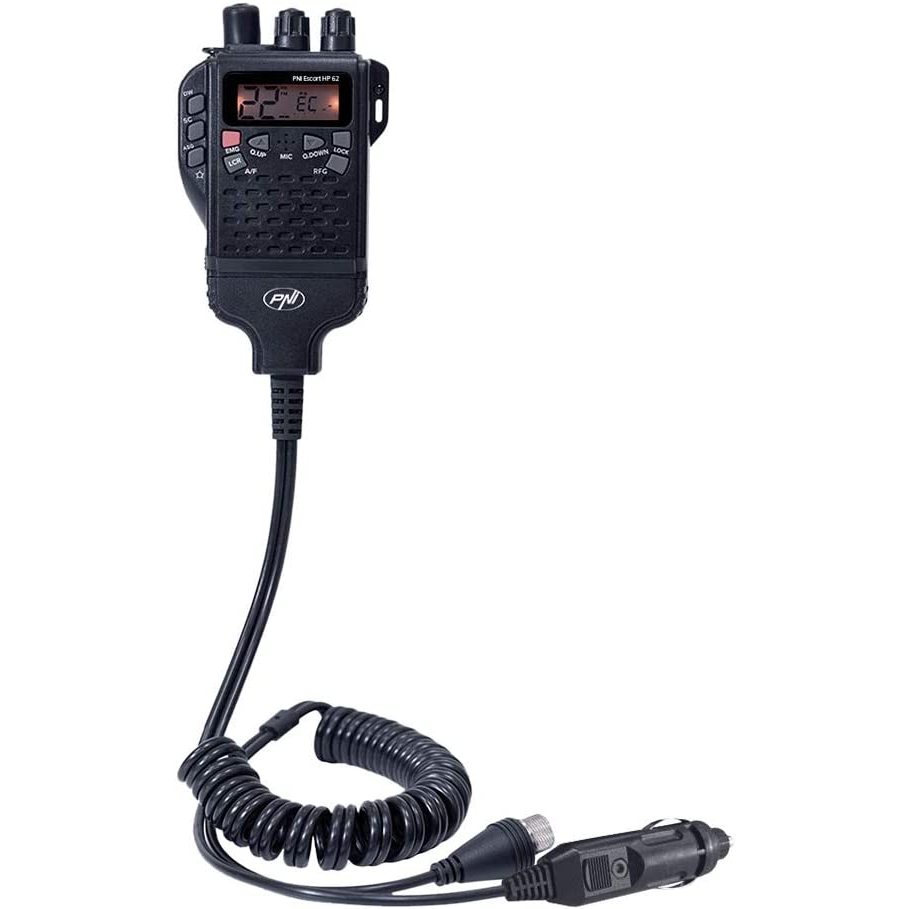

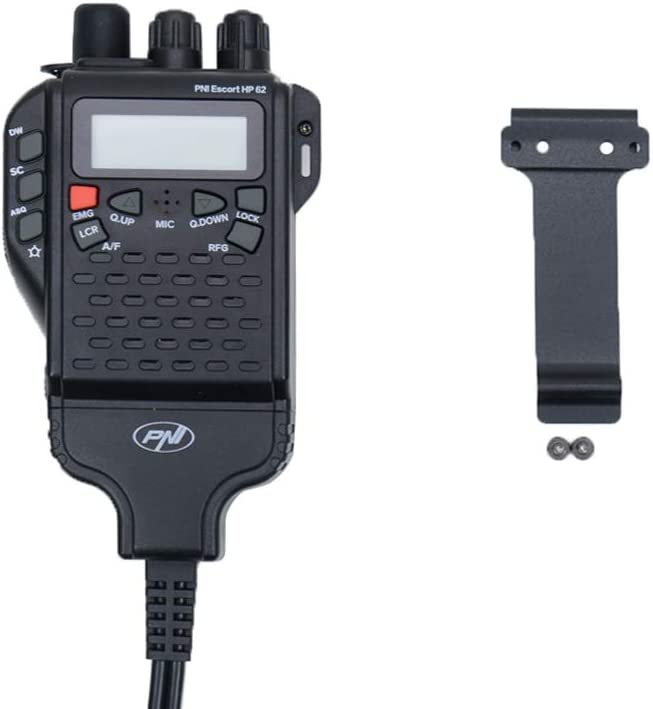

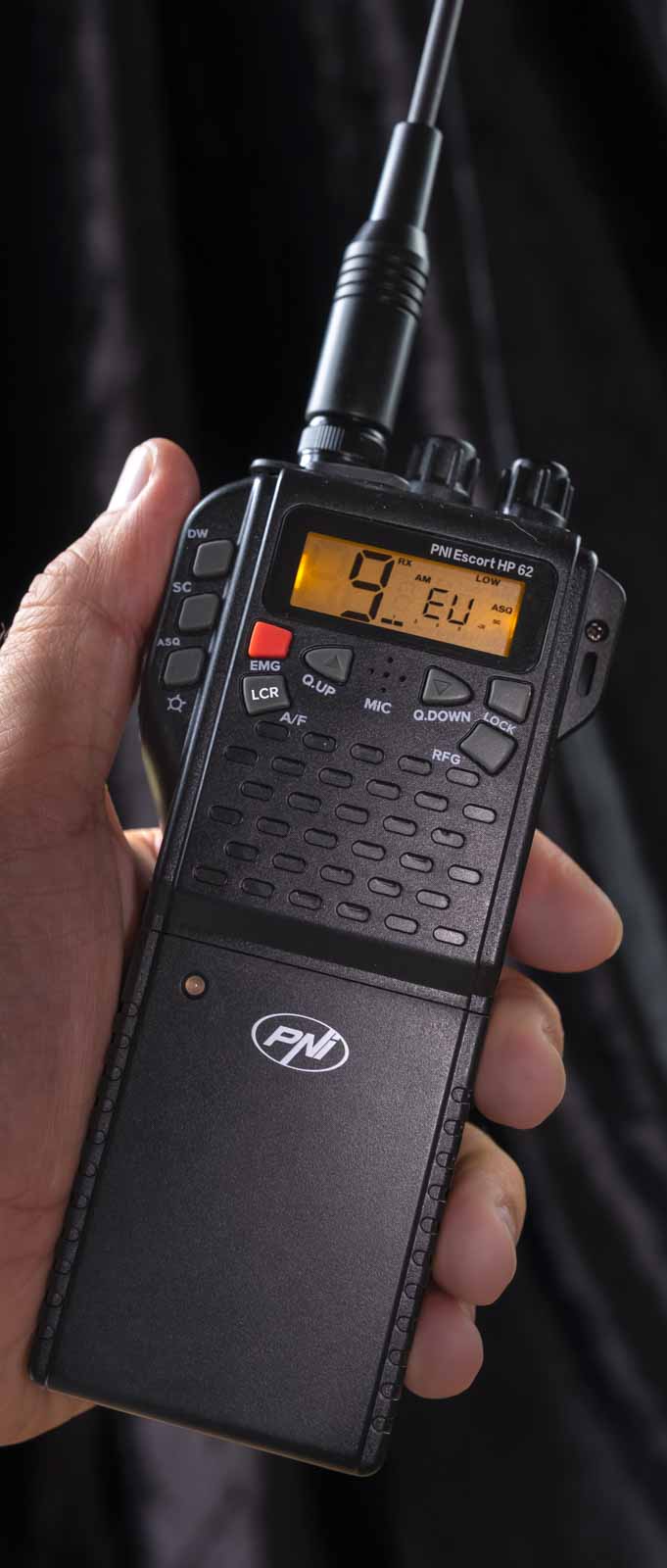

Con l’aggiunta di un pacco batteria opzionale e di un antenna telescopica, diventa portatile.
🟢 Economica; molto piccola, tutto si controlla dal microfono. Multifunzionale: è sia portatile, veicolare che fissa.
🔴 Non ha la SSB.
🛒 Link PNI Escort HP 62 + pacco batteria + antenna.

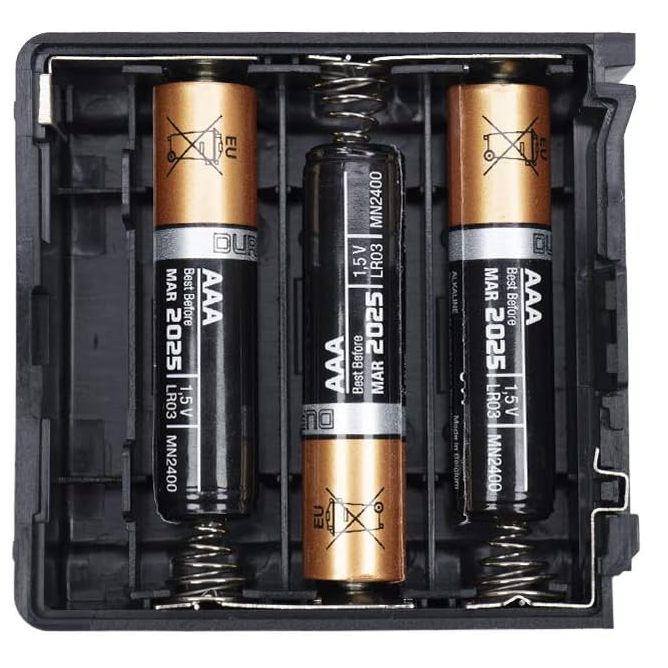

🛒 Link d’acquisto Porta batterie AA.
🛒 Link d’acquisto Antenna portatile.
🖥 Segue un video con la recensione di questa CB.

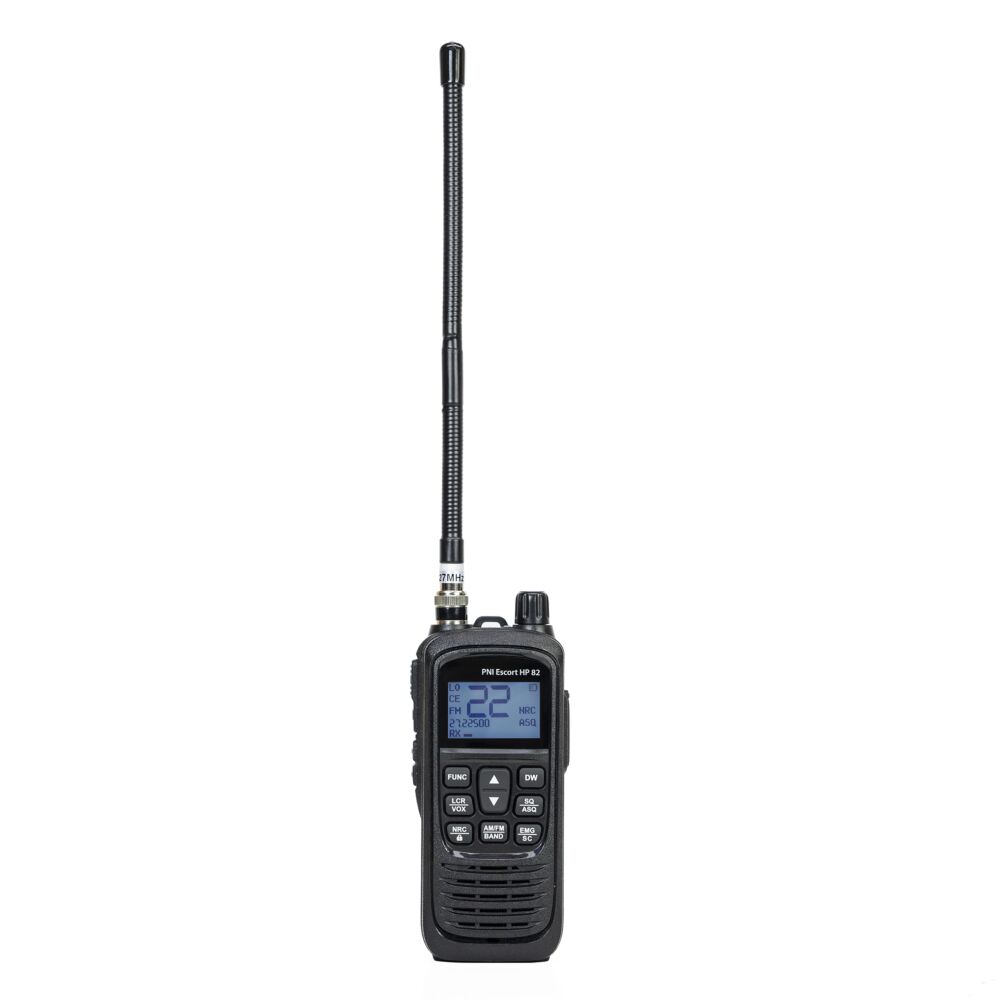

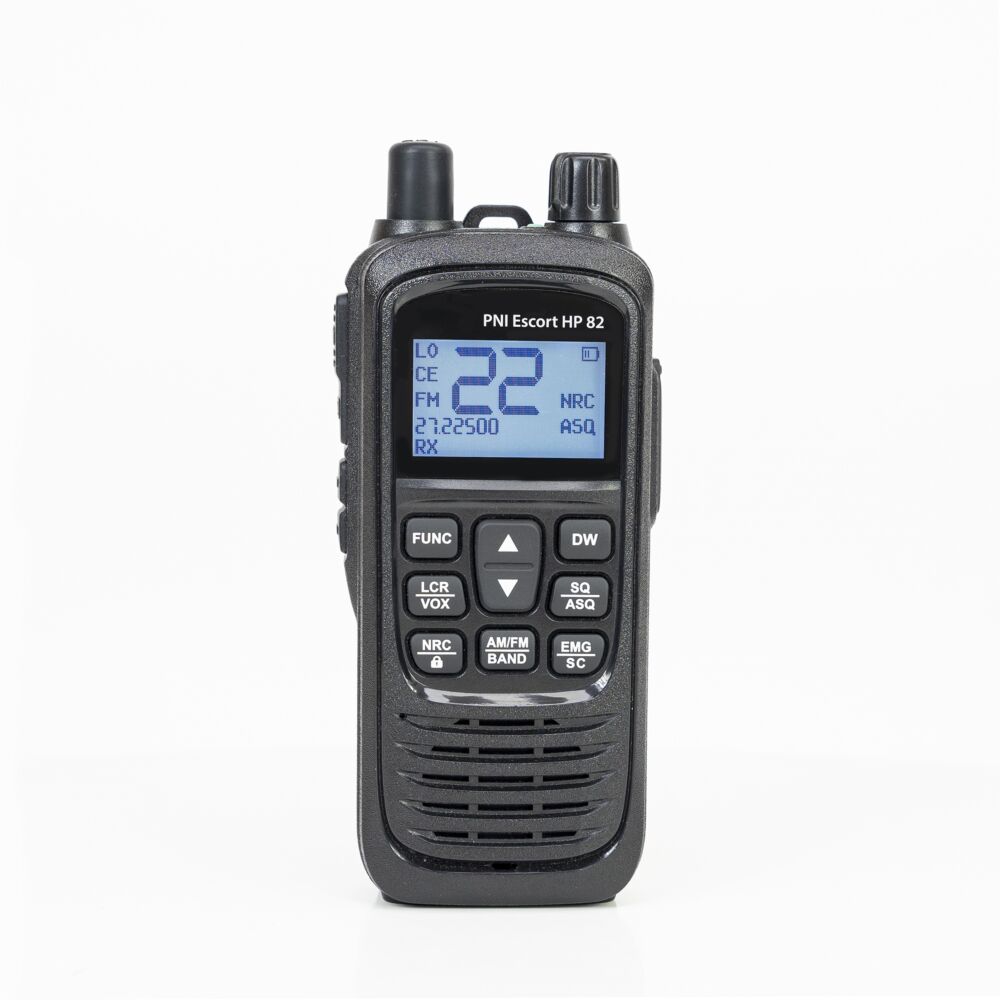

Con l’aggiunta di un antenna telescopica, diventa portatile.

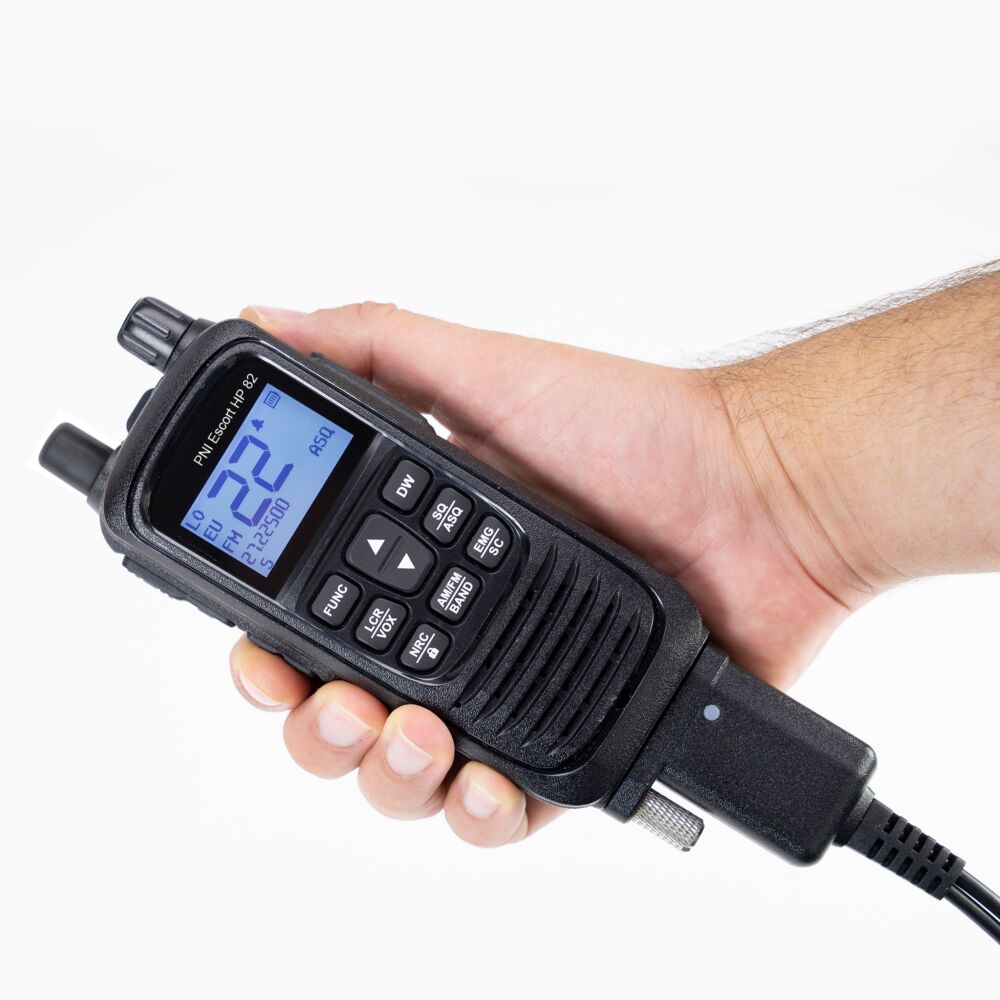

🟢 Economica; molto piccola e ergonomica, ricarica con USB-C. Multifunzionale: è sia portatile, veicolare che fissa.
🔴 Non ha la SSB.
🛒 Link d’acquisto PNI Escort HP 82.
🛒 Link d’acquisto Antenna portatile.

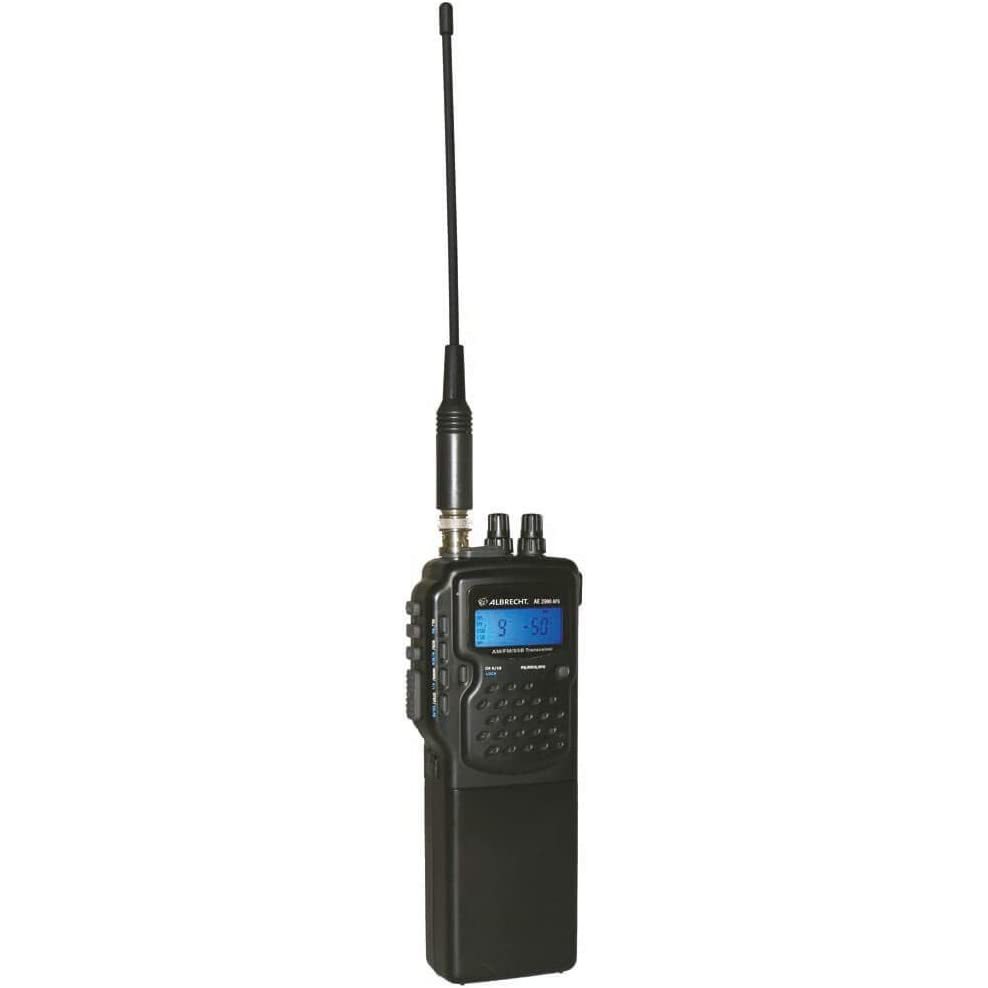

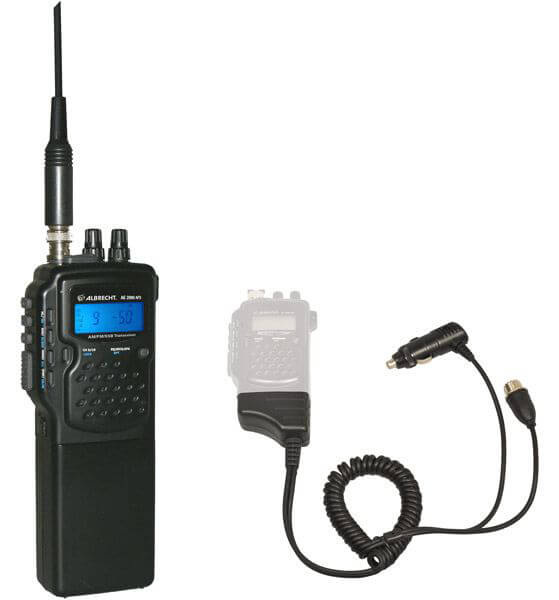

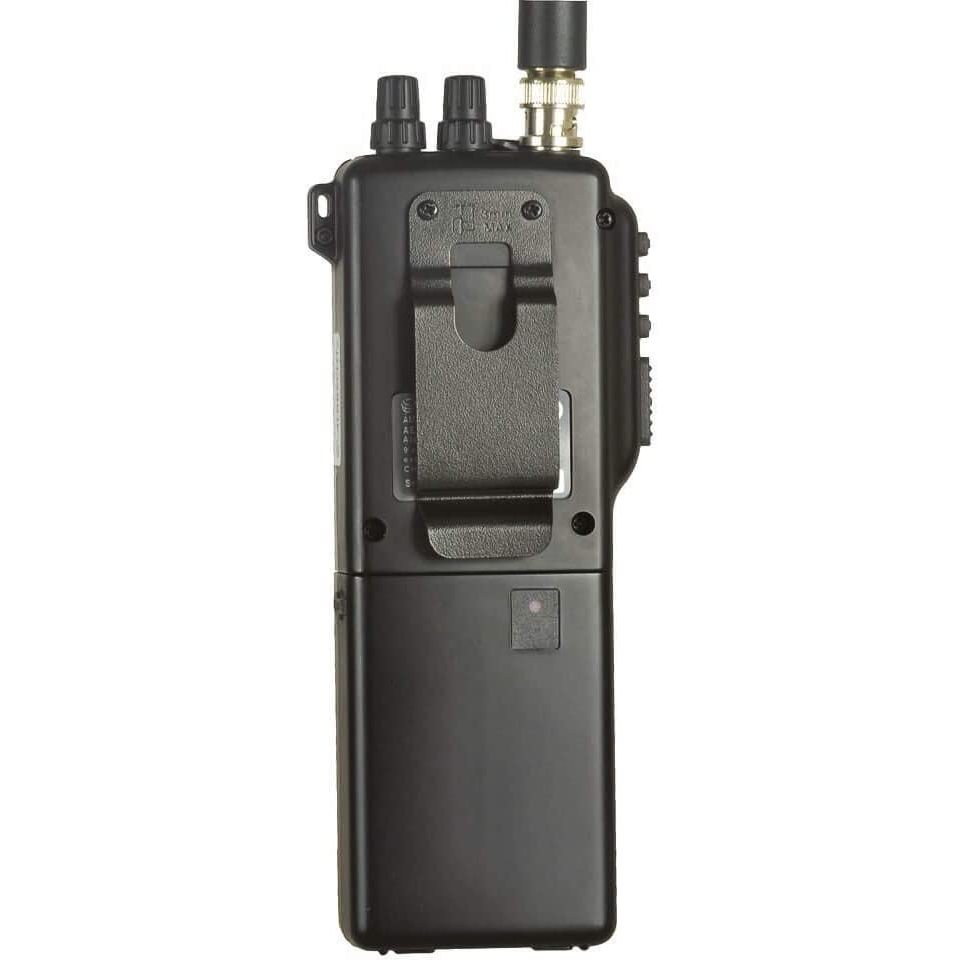

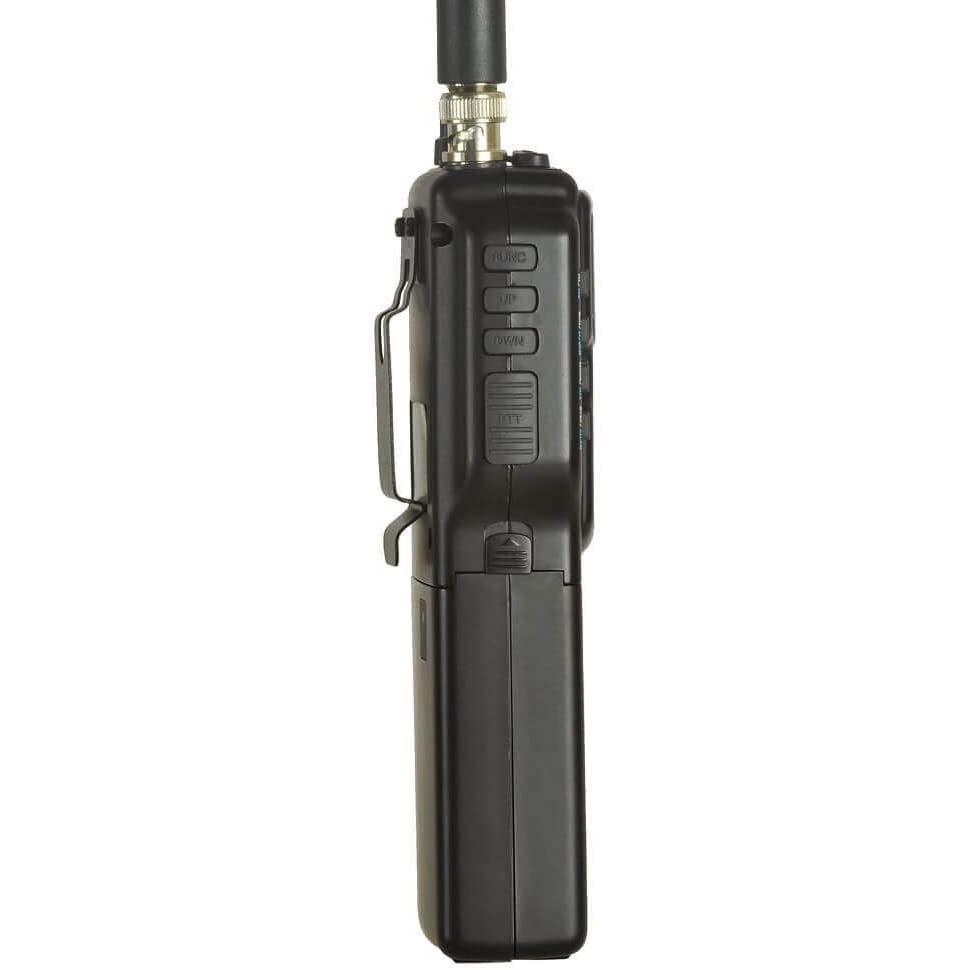

🟢 Leggera, l’unica portatile con SSB; 510gr batterie incluse.
🔴 Portata ridotta con l’antenna d’origine.
🛒 Link d’acquisto Albrecht AE 2990.
🌐 Official website.

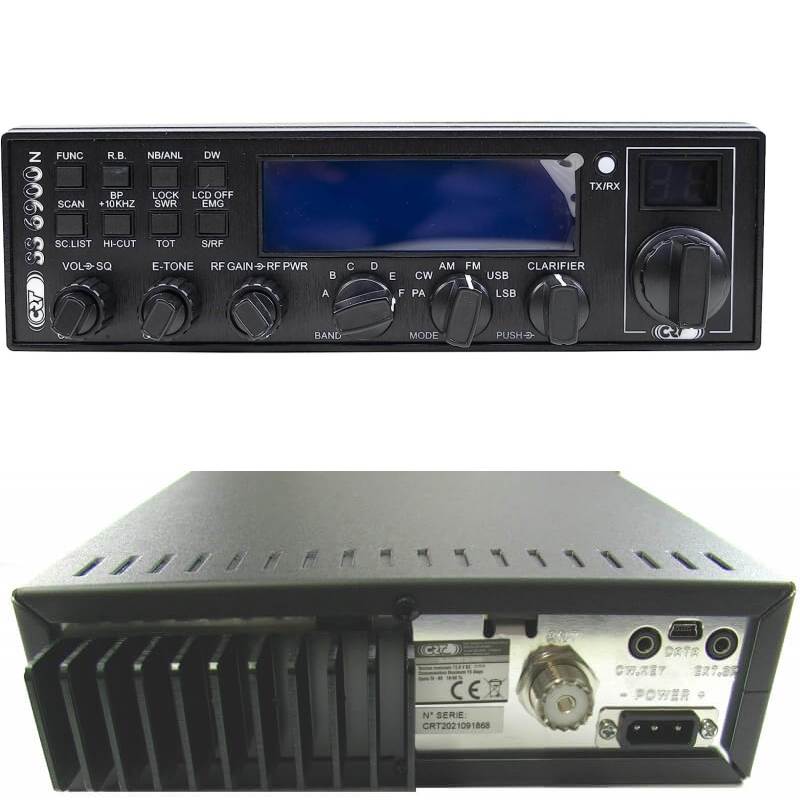

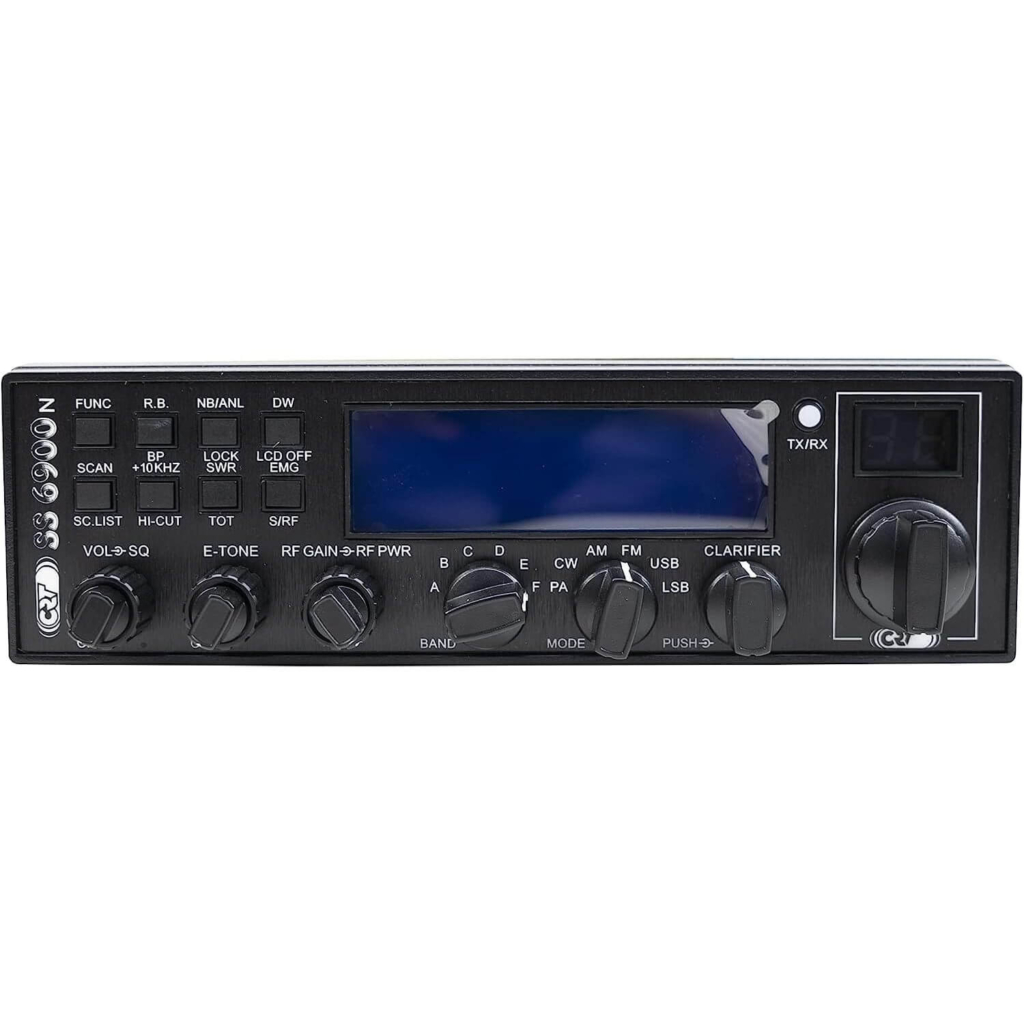

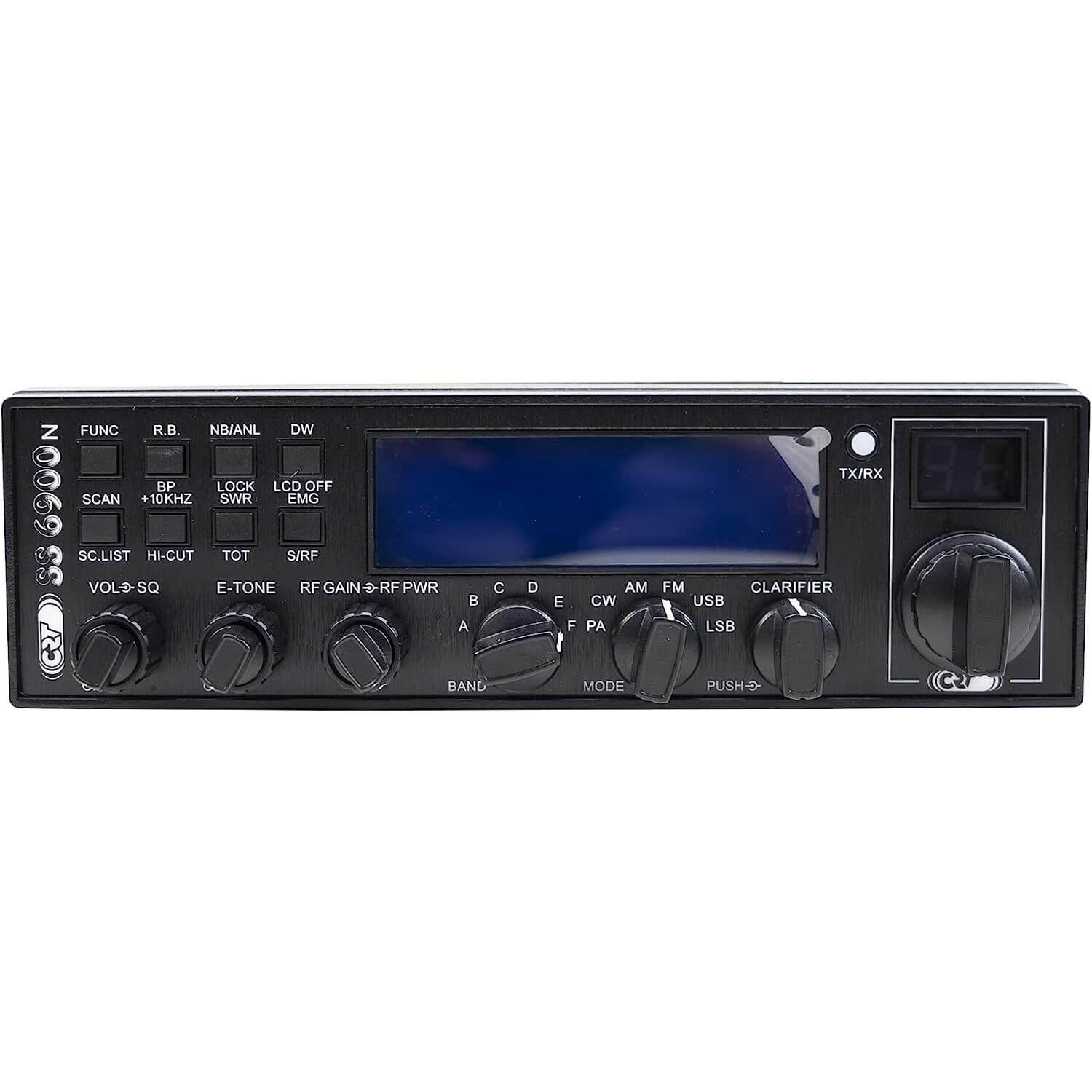

Gli apparecchi CB non conformi (ex non omologate) non sono legalmente utilizzabili.
🟢 Completa; include un rosmetro interno. manopole analogiche e intuitive.
Manualmente regolabile per stare nei 5 Watt. Subtoni CTCSS/DCS.
🔴 Non conforme CE.
L’antenna è la parte più importante.
Con la stessa CB da 5 watt, un’antenna di bassa qualità lavora in un raggio compreso tra 5 e 10 km, mentre con un’antenna migliore si può coprire anche diverse centinaia di km (in condizioni ideali). La portata di un’antenna dipende generalmente dalle sue dimensioni, dalla qualità di fabbricazione e dalla sua forma.
Ci sono due tipi di antenne: le fisse, che di solito vengono posizionate sugli edifici, e le veicolari, che vengono fissate con bulloni o attaccate con un magnete a un veicolo.
⚠️ Non effettuare mai trasmissioni senza antenna, perché si rischia di bruciare i terminali di potenza della CB.
⚠️ Non installare antenne in prossimità di linee ad alta tensione.

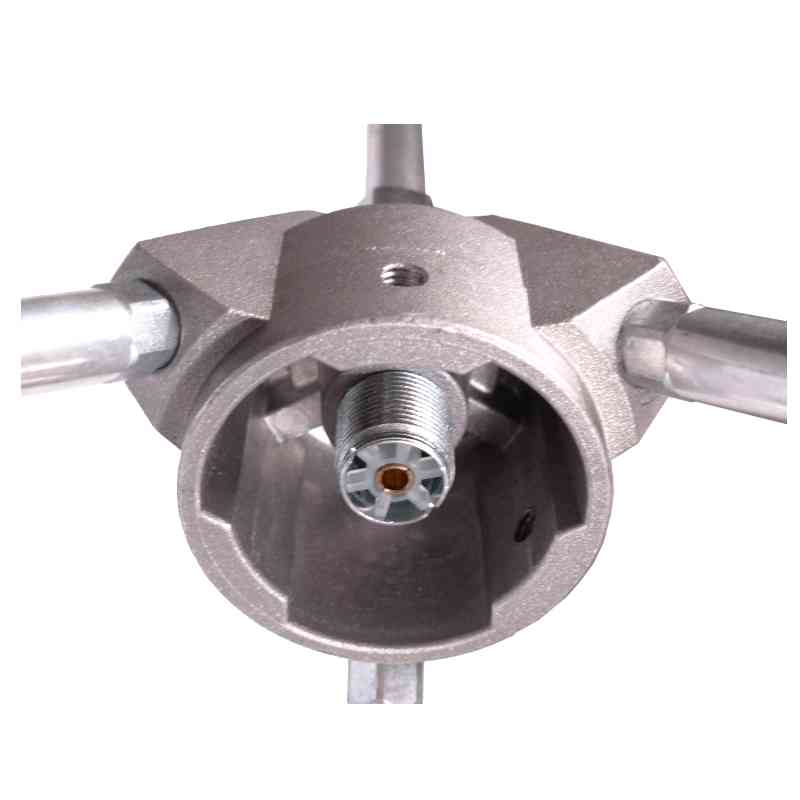

Tutte le antenne necessitano di un collegamento a terra. Le antenne fisse possono utilizzare la massa di una ringhiera, ma l’opzione ideale è collegarle direttamente a terra mediante un filo collegato al palo di fissaggio dell’antenna.

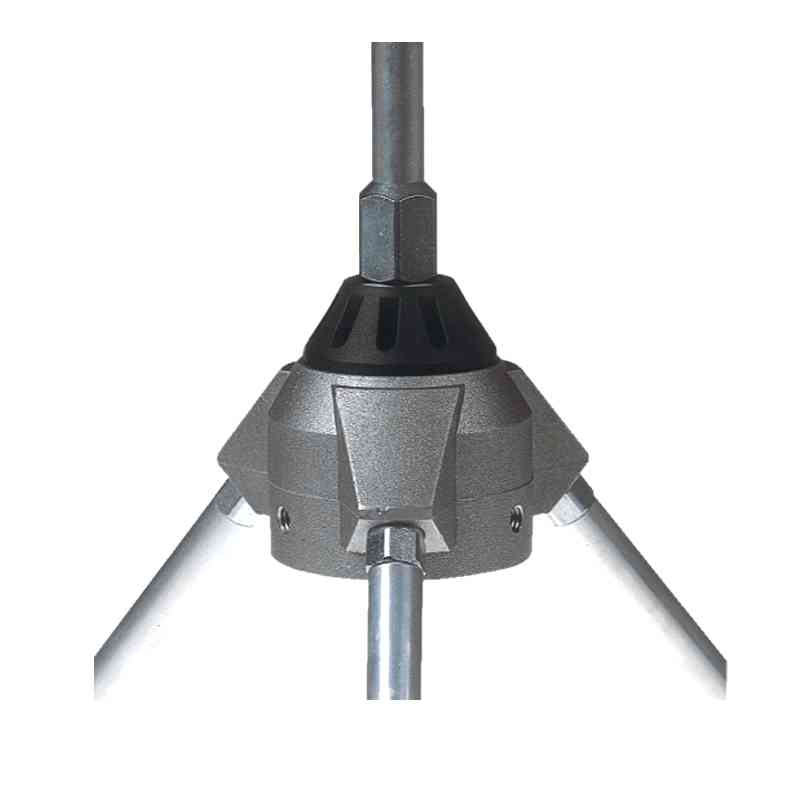

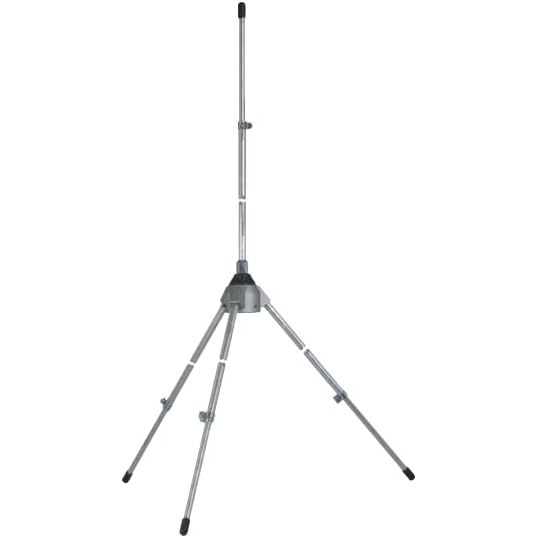

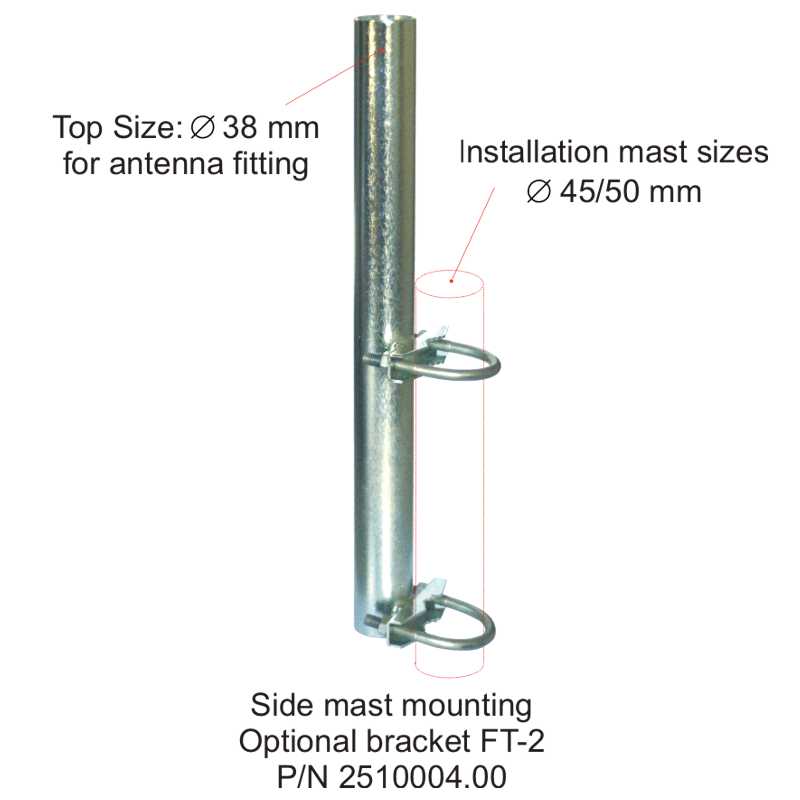

Altezza 4,7 metri, peso 1,2 kg.
Connettore: UHF-femmina (SO-239).
🟢 In buone condizioni, potrebbe coprire anche l’Europa.
🔴

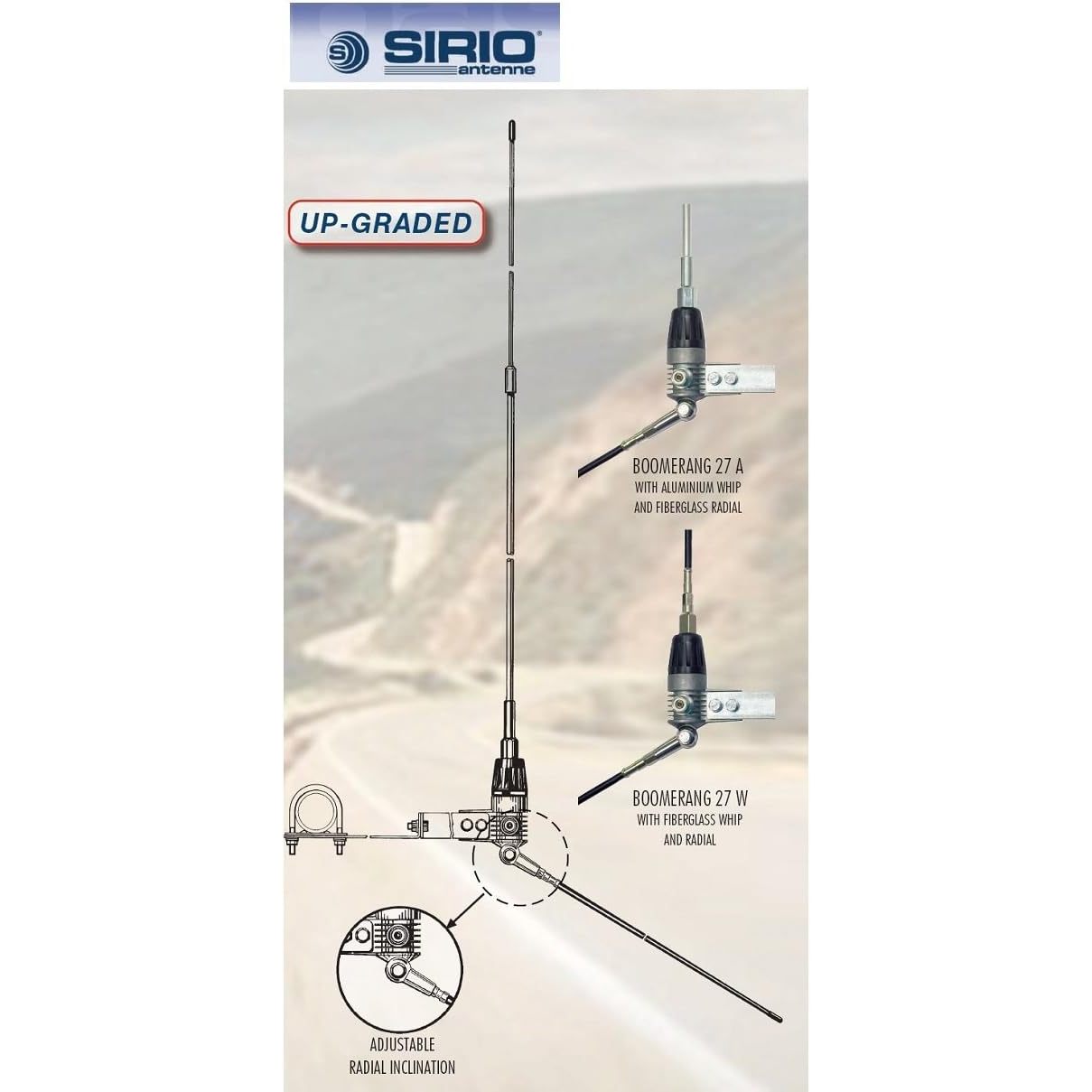

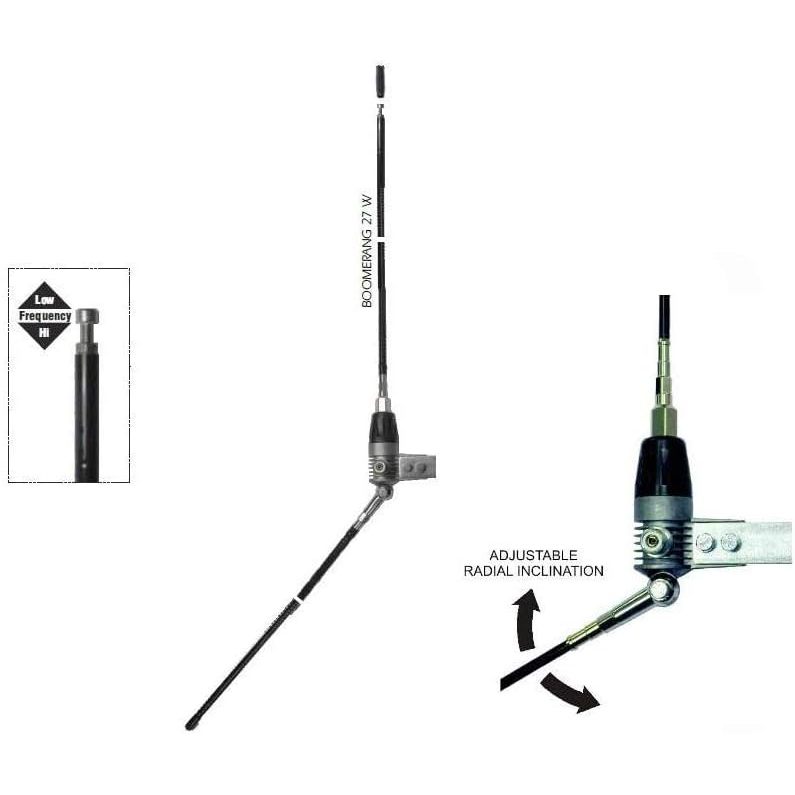

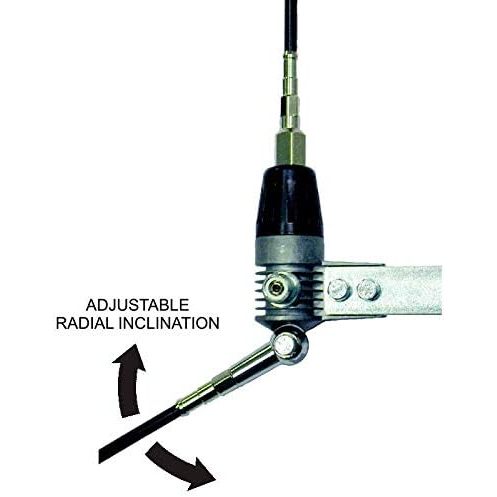

Indicate per installazioni su balcone o temporanee.
Il modello A misura 3,60m in alluminio anti corrosione.
Il modello W, 2,18m in fibra di vetro. Entrambi hanno le stesse prestazioni.
Connettore: UHF-femmina (SO-239).
🟢 Prezzo basso; dimensione ridotta.
🔴
🛒 Link d’acquisto SIRIO BOOMERANG A.
🛒 Link d’acquisto SIRIO BOOMERANG W.
🌐 Official website.

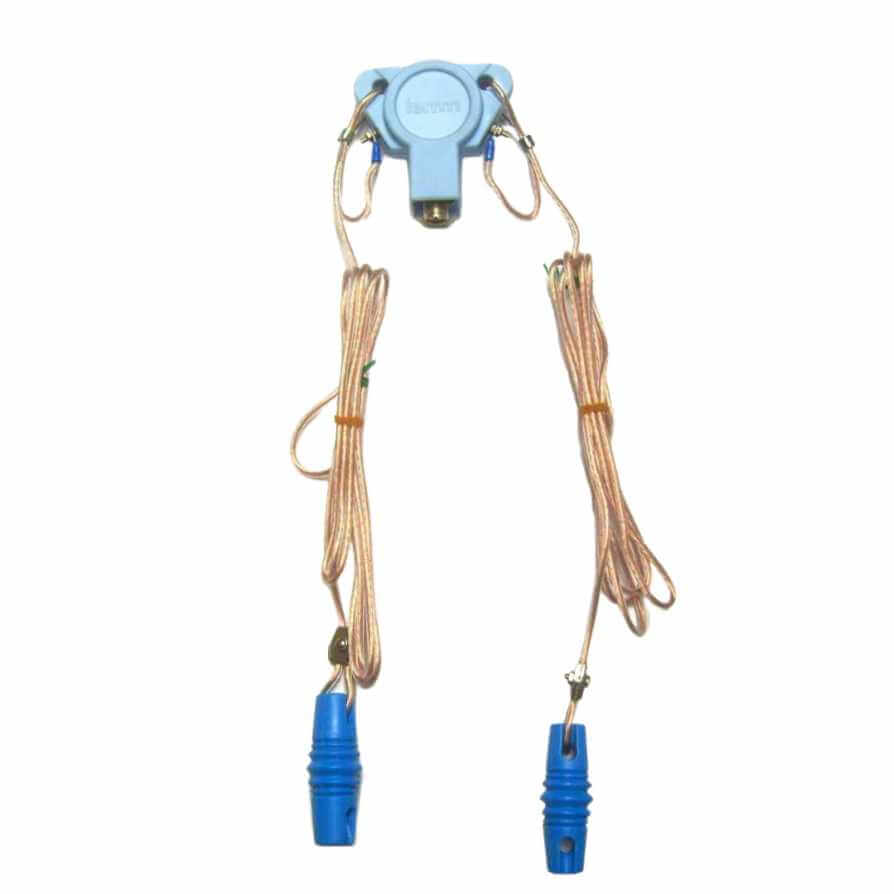

L’antenna dipolo, o bipolo, non richiede necessariamente una messa a terra come altre antenne. La messa a terra può essere utilizzata per la protezione dall’accumulo di cariche statiche o l’aumento dell’efficienza dell’antenna.
Lunghezza: 5,30 mt, peso 600 gr.
🟢 Molto economica. Si estende in larghezza e non in altezza.
In buone condizioni, potrebbe coprire anche l’Europa.
🔴 Non è omnidirezionale; bisogna dunque orientarla nella direzione in cui si desidera comunicare.

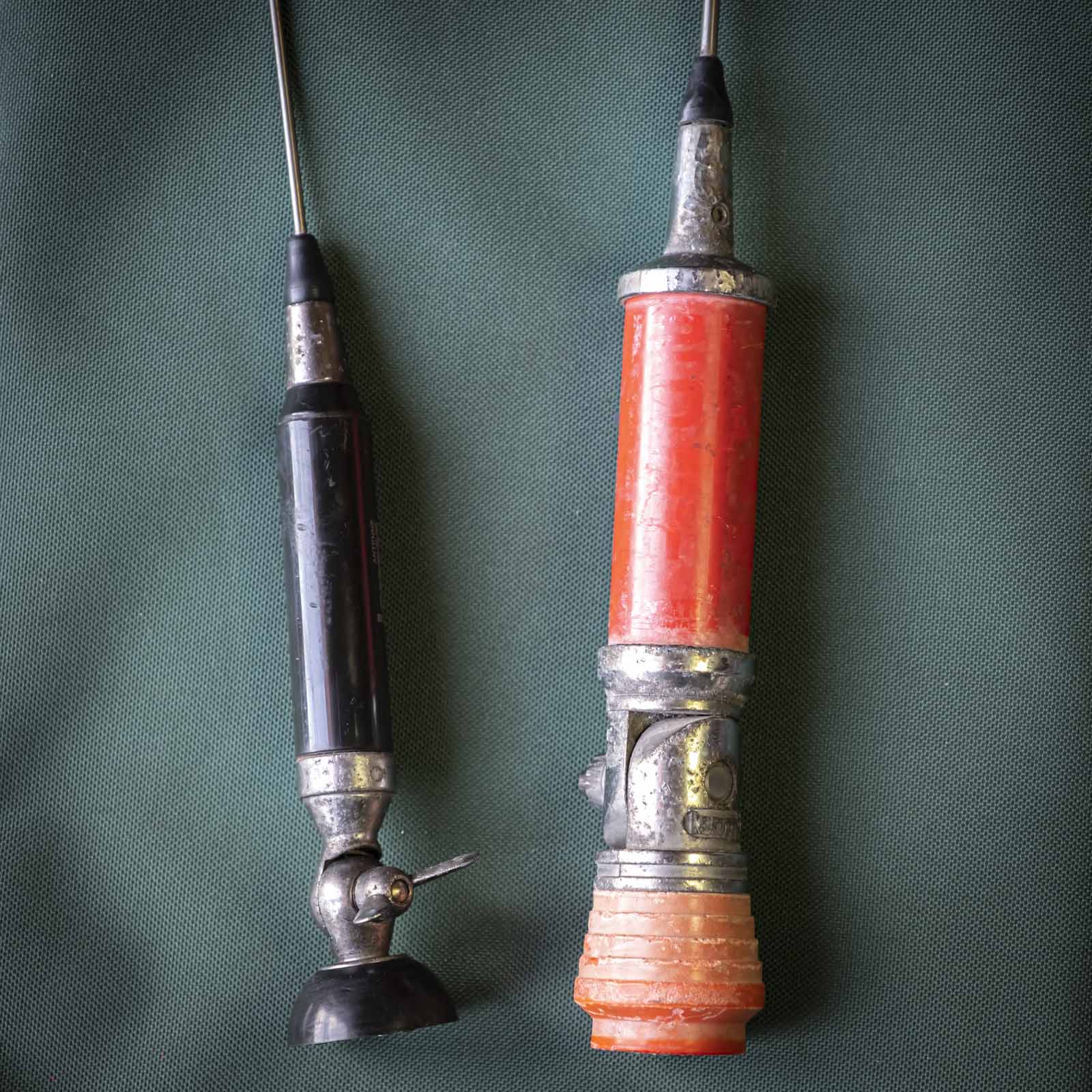

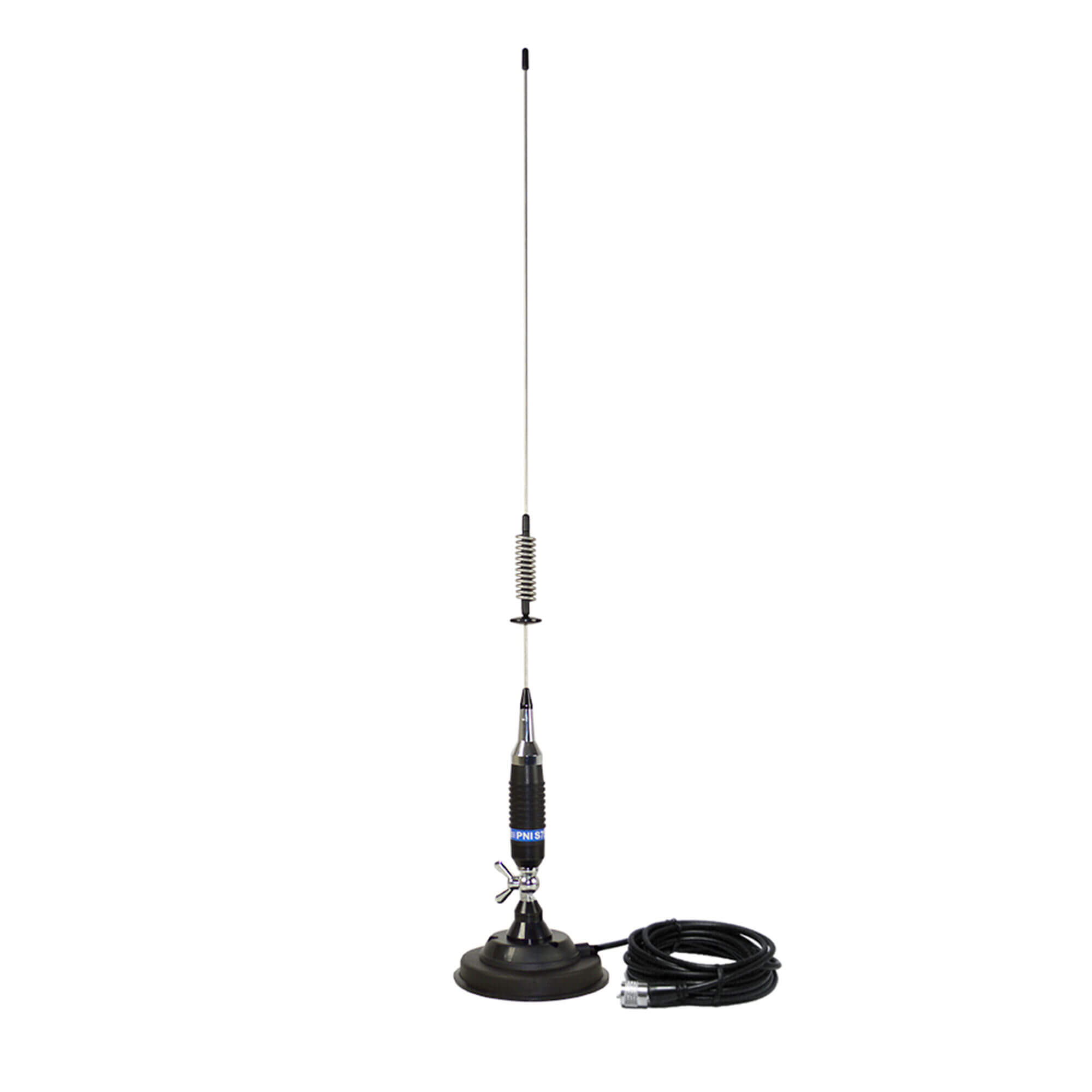

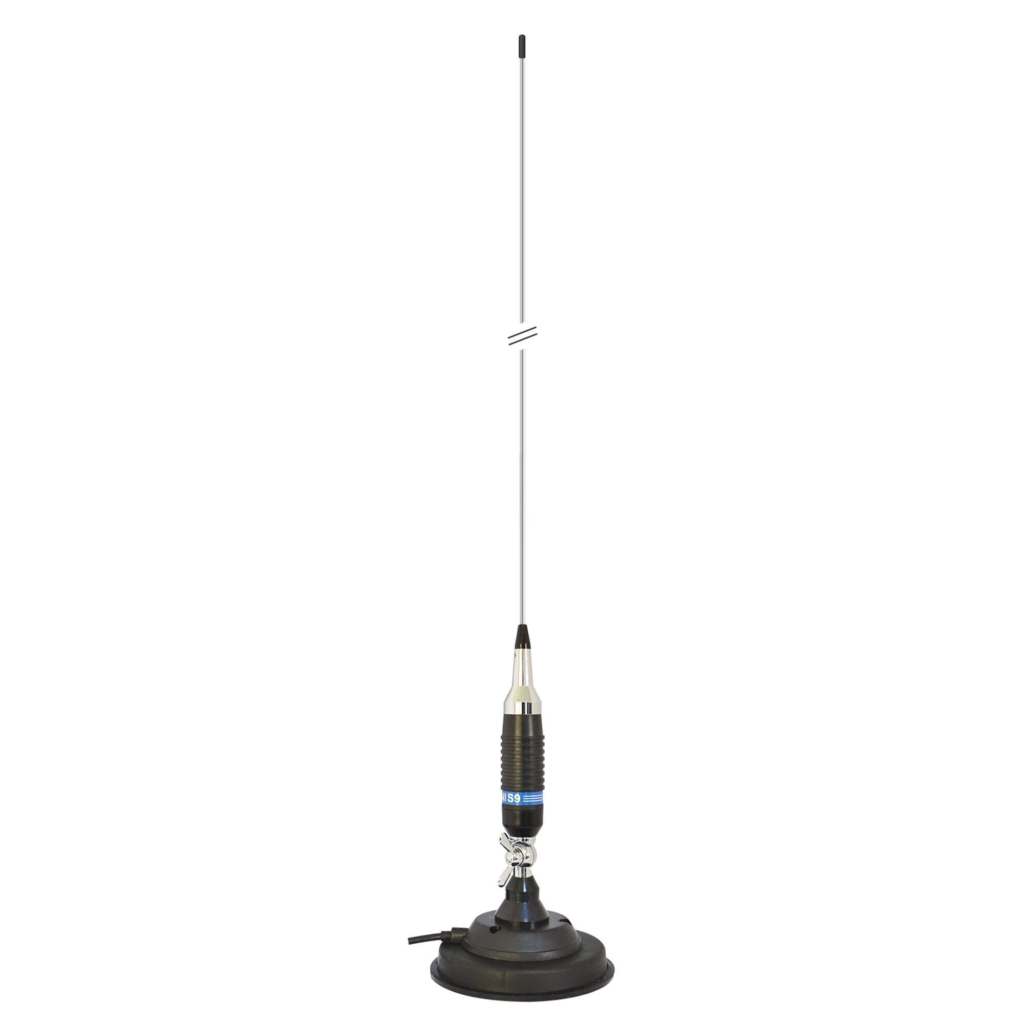

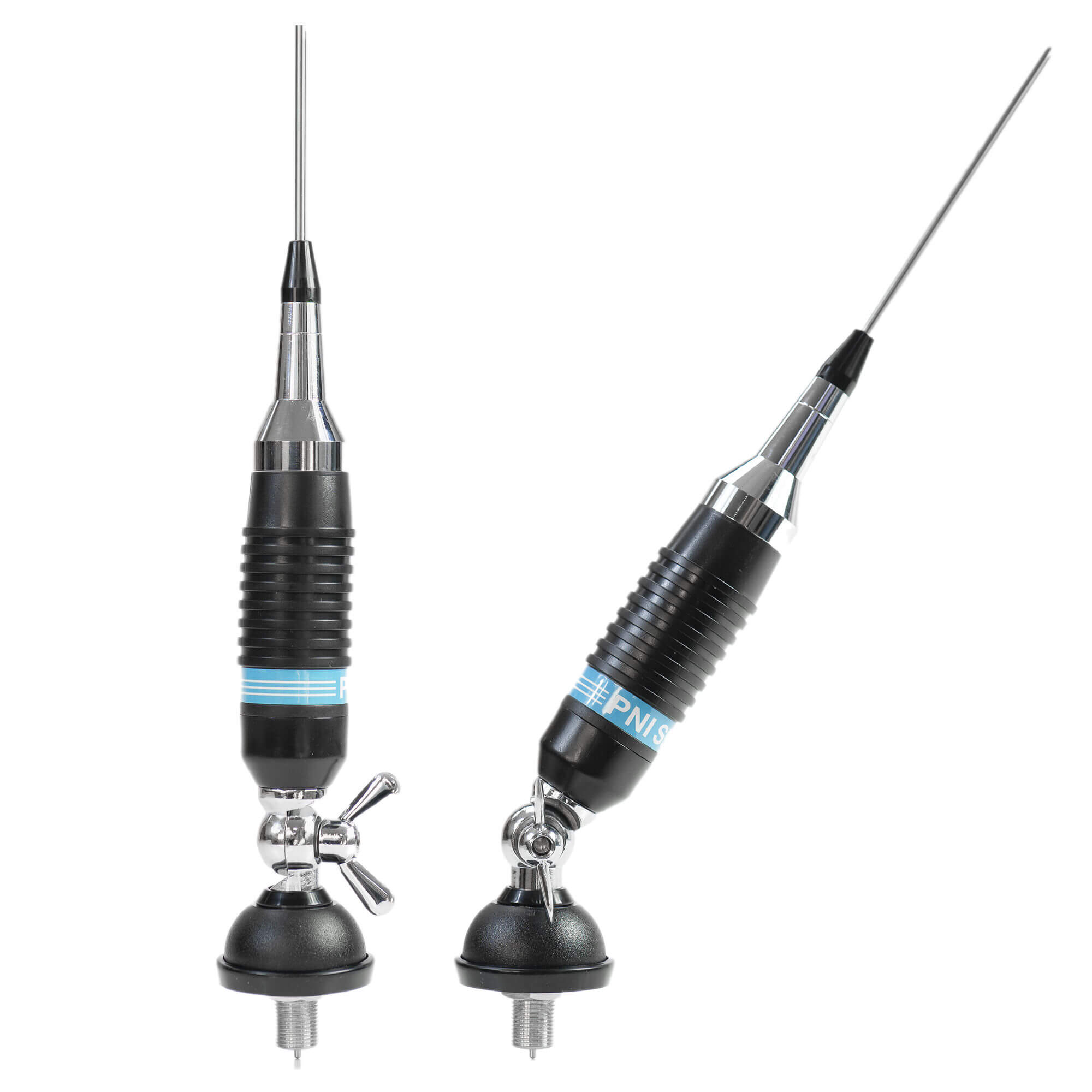

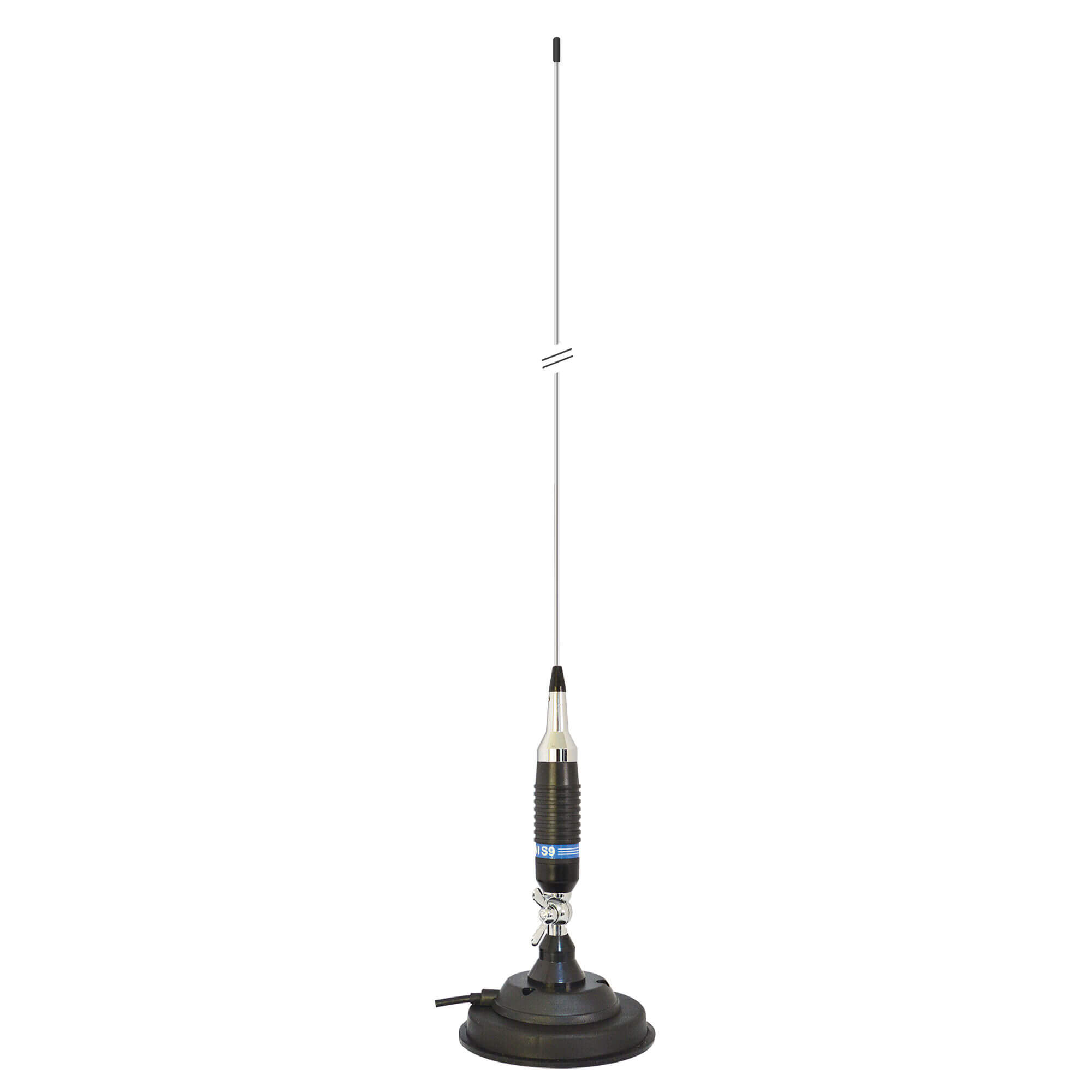

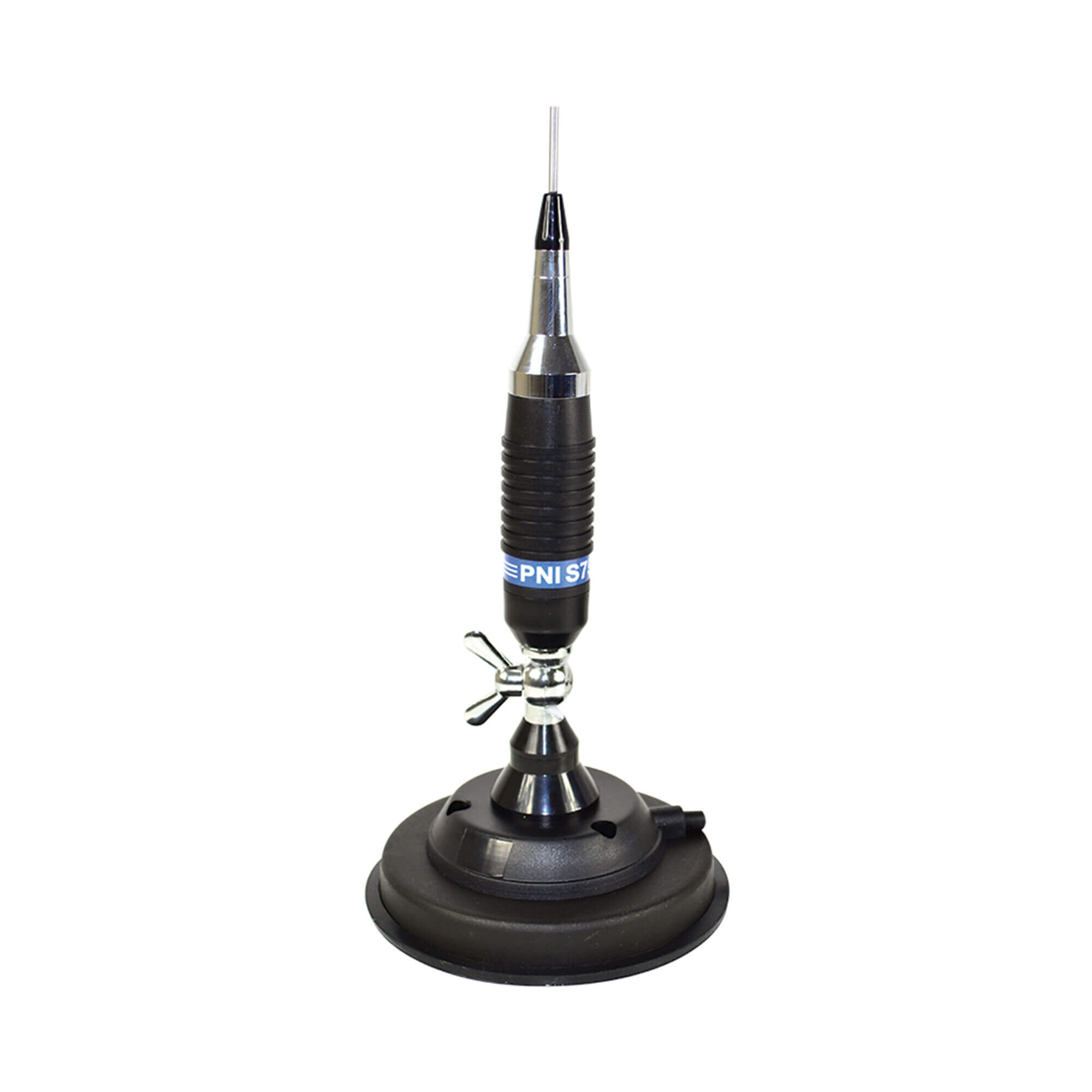

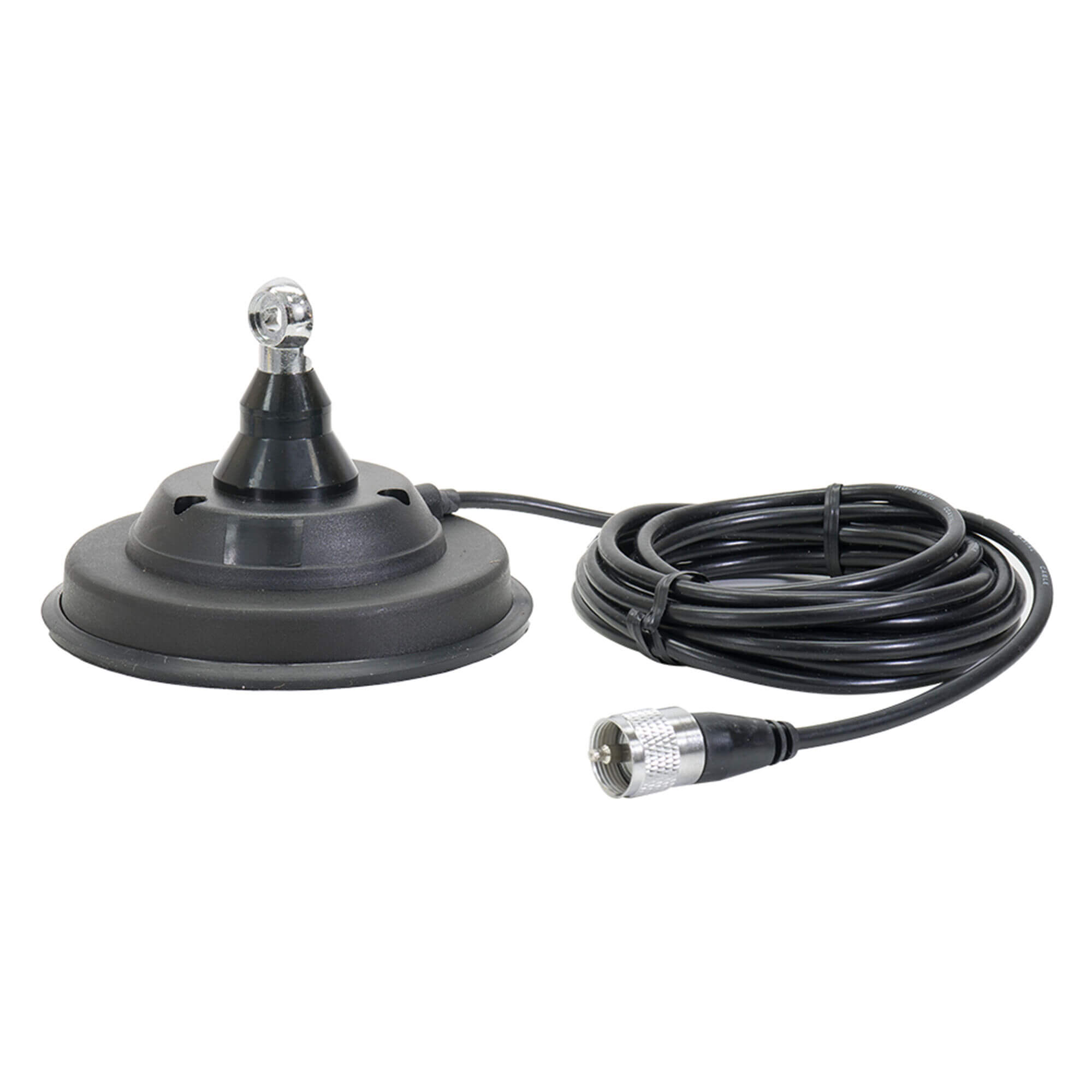

Le antenne veicolari sfruttano la massa metallica del veicolo su cui sono fissate per funzionare correttamente. Senza quella massa, l’antenna risulta squilibrata, con conseguente ridotta efficienza e il rischio di danneggiare i componenti di uscita della radio.
Distanza di comunicazione da 10 km in su (in condizioni ideali).
Connettore: UHF-maschio (PL-259).
🟢 Economica; piccola: 76 cm; base magnetica.
🔴

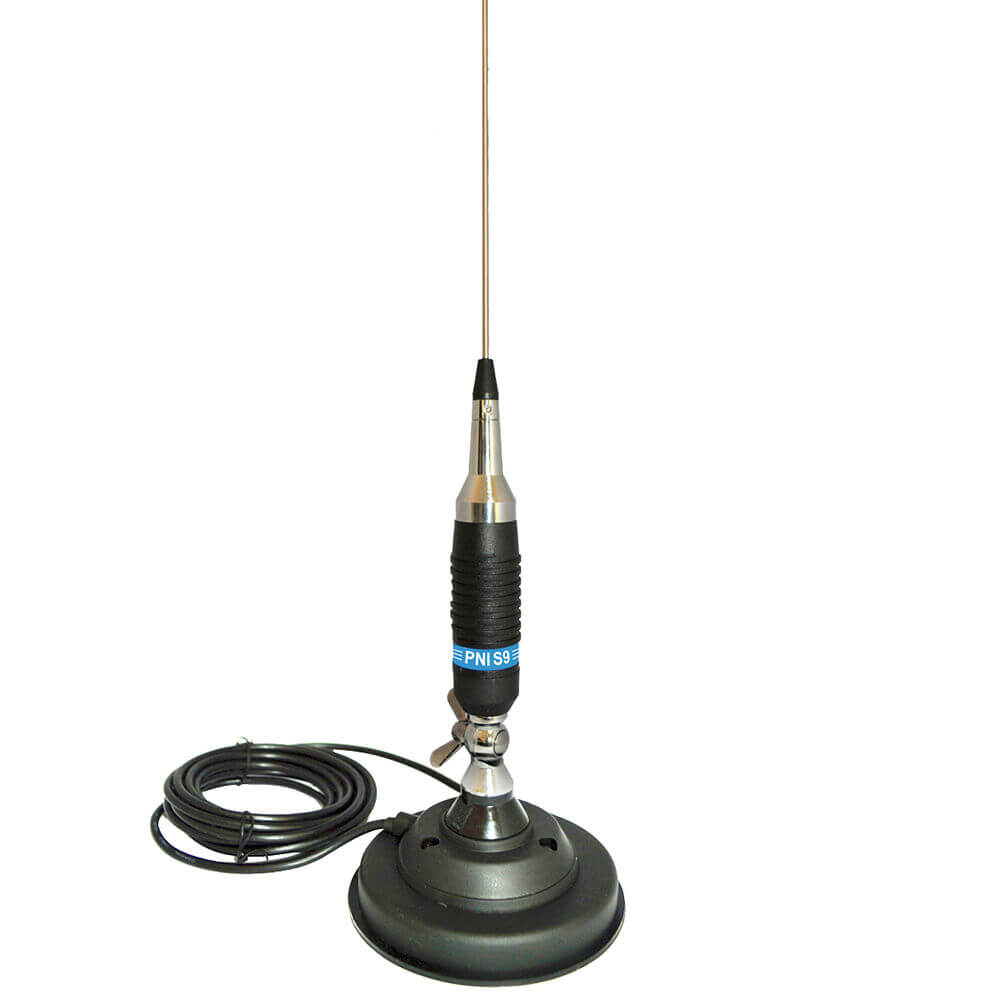

Distanza di comunicazione di 14 km in su (in condizioni ideali).
Connettore: UHF-maschio (PL-259).
🟢 Economica; media lunghezza: 120 cm
🔴

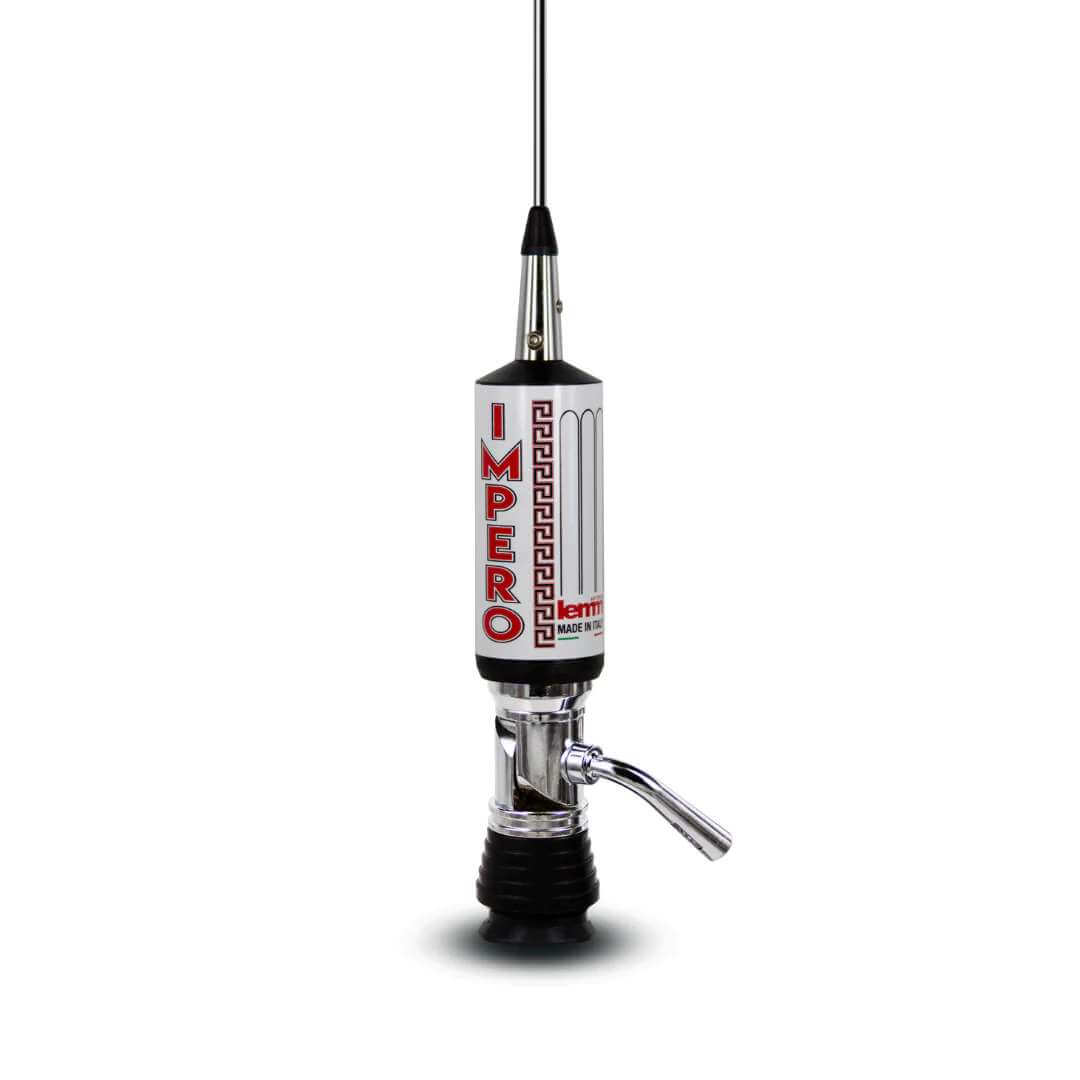

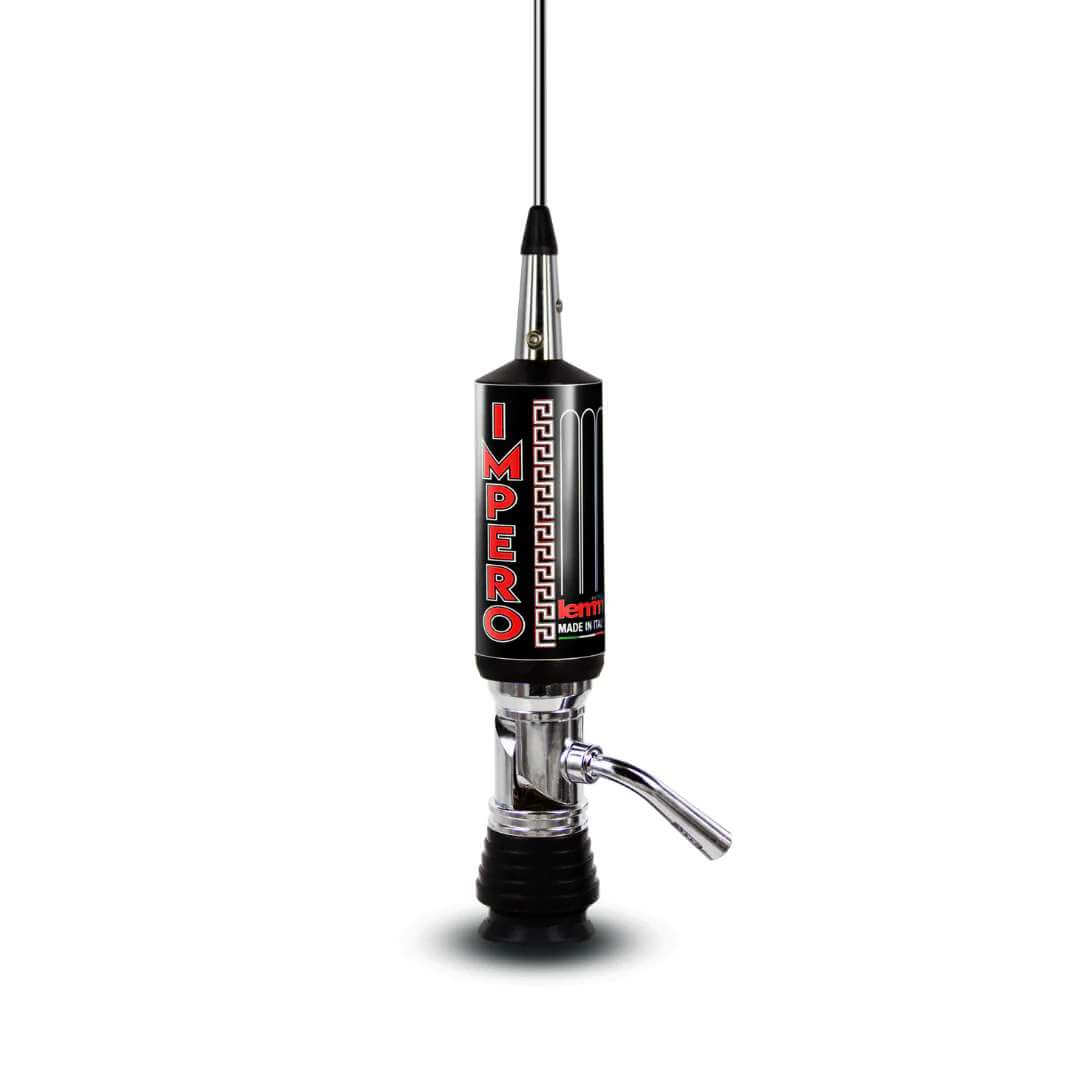

Distanza di comunicazione di 16 km in su (in condizioni ideali).
🟢 Potente e molto efficiente.
🔴 Alta 2 metri; il terminale del cavo non ha connettore.
🛒 Link d’acquisto Lemm Turbo impero.
🛒 Altro link d’acquisto.
🛒 Link connettore maschio.
🛒 Link connettore femmina.

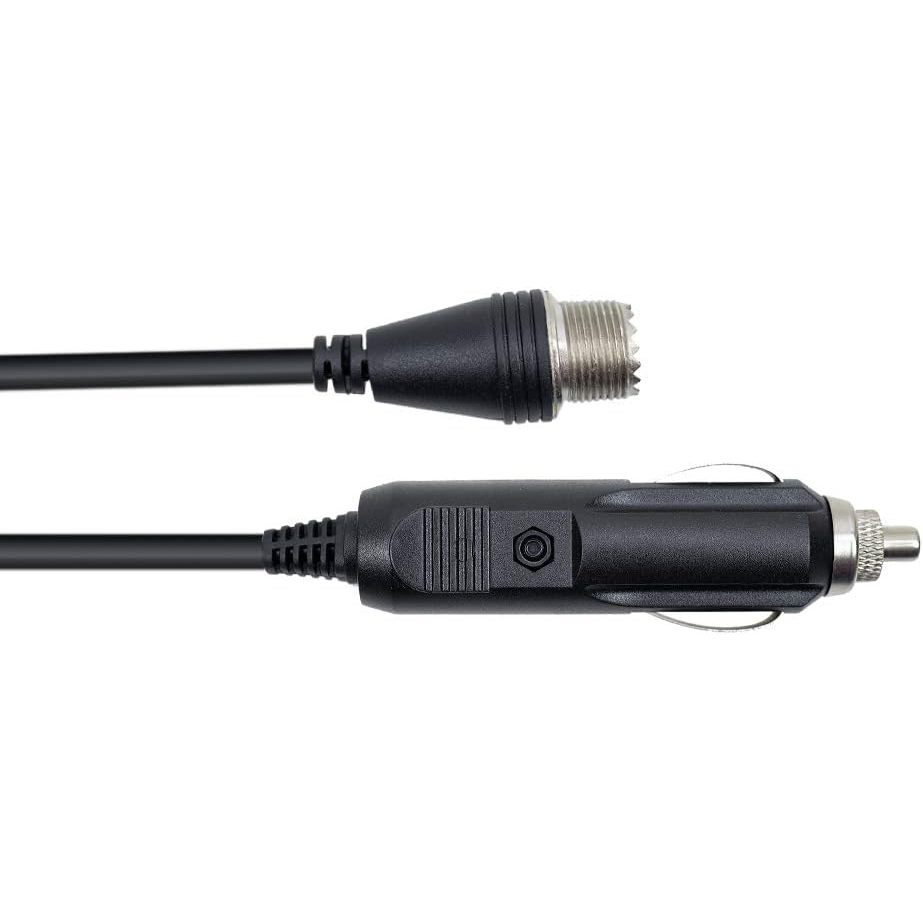

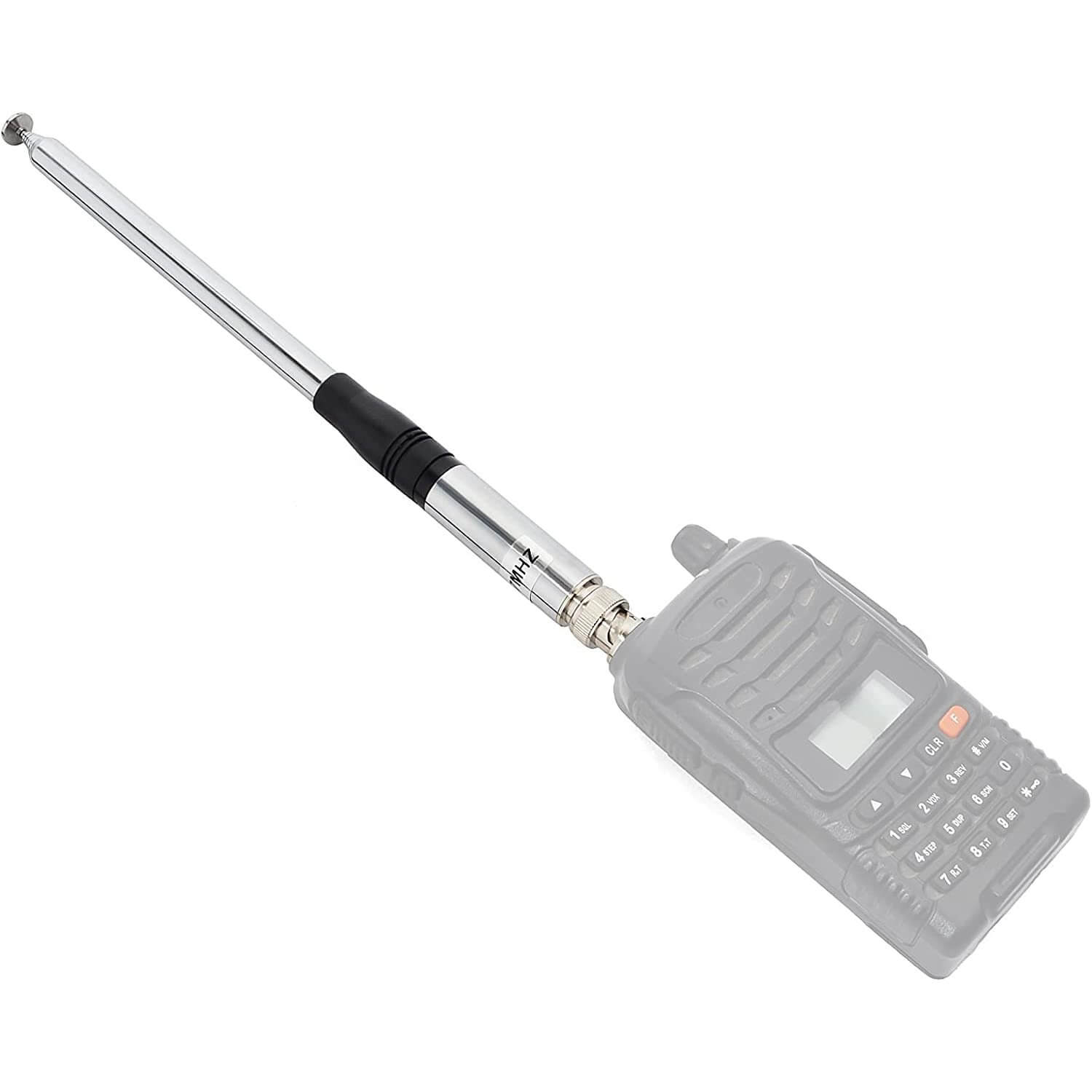

Se volete collegare la CB portatile a una delle antenne precedentemente elencate, potete farlo utilizzando questo adattatore di connettori:

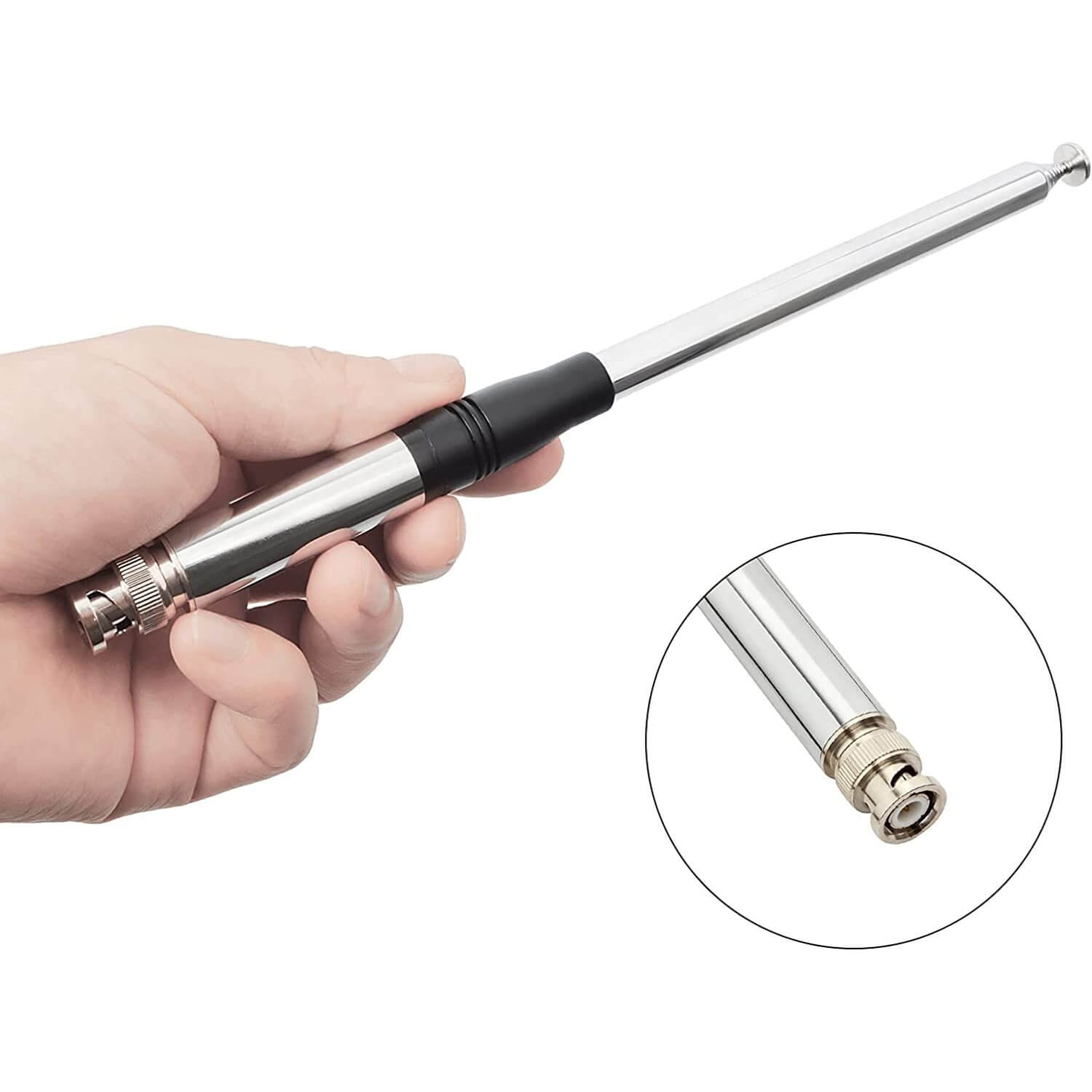

Le antenne delle CB portatili sono comode perché corte, ma considerate “sorde”. Per compensare questa debolezza, è consigliabile averne una più efficiente.

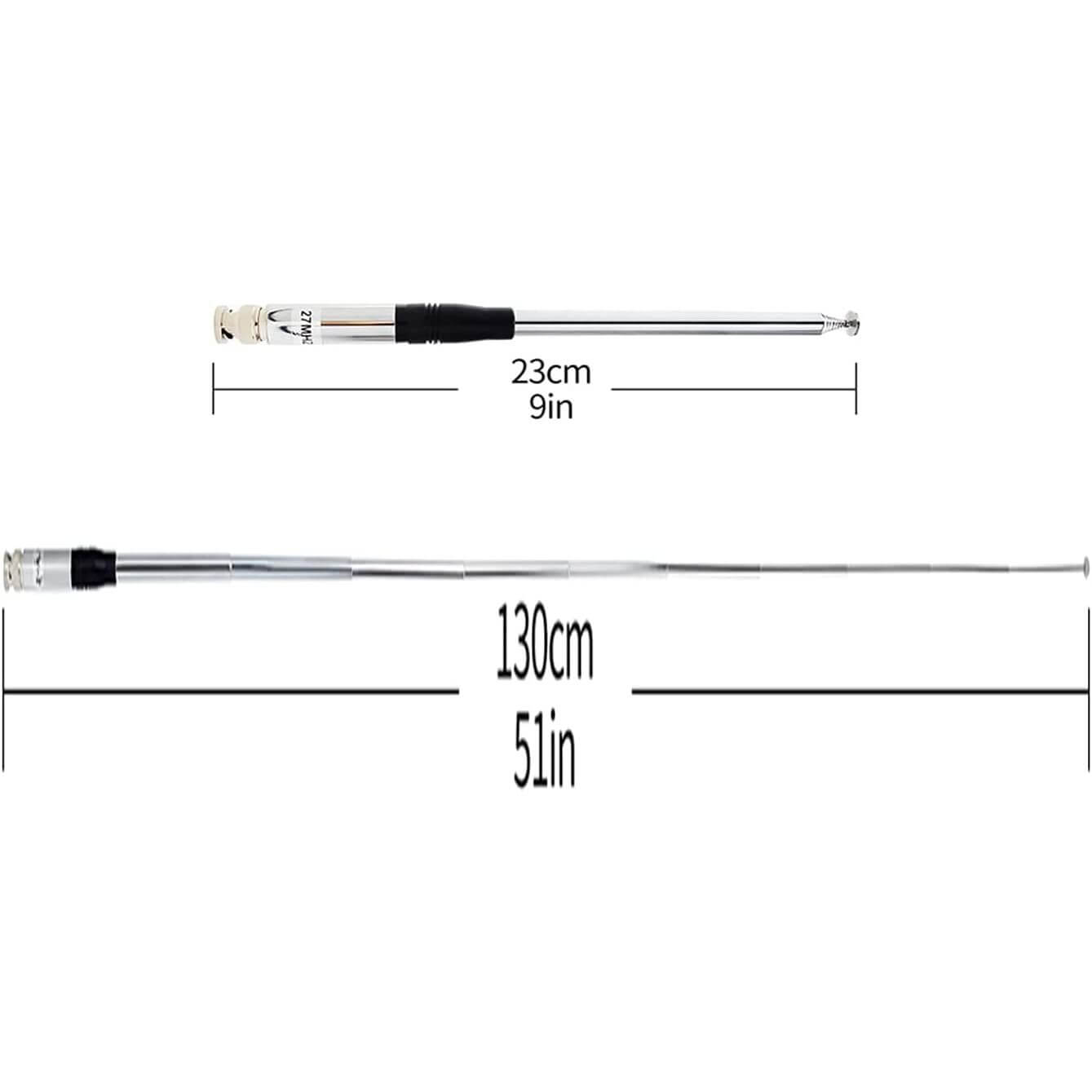

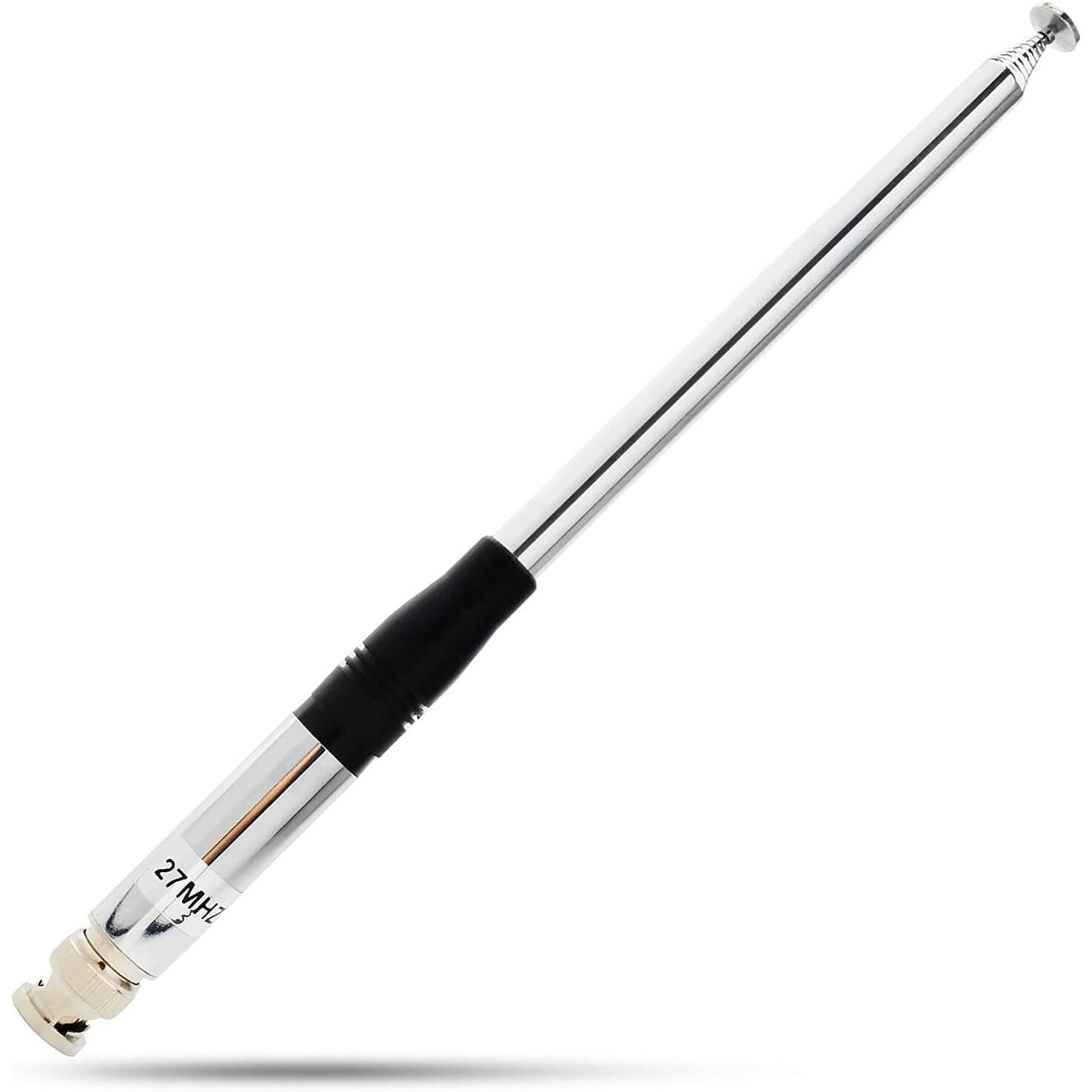

Estendibile da 23,3 cm a 1,2m.
Distanza di comunicazione di 10 km in su (in condizioni ideali).
🟢 Telescopica, dunque regolabile.
🔴 Rigida, attenzione muovendosi.
Anche la qualità del cavo contribuisce.
Il cavo d’antenna è generalmente un cavo coassiale da 52 ohm di impedenza, nominato RG58.

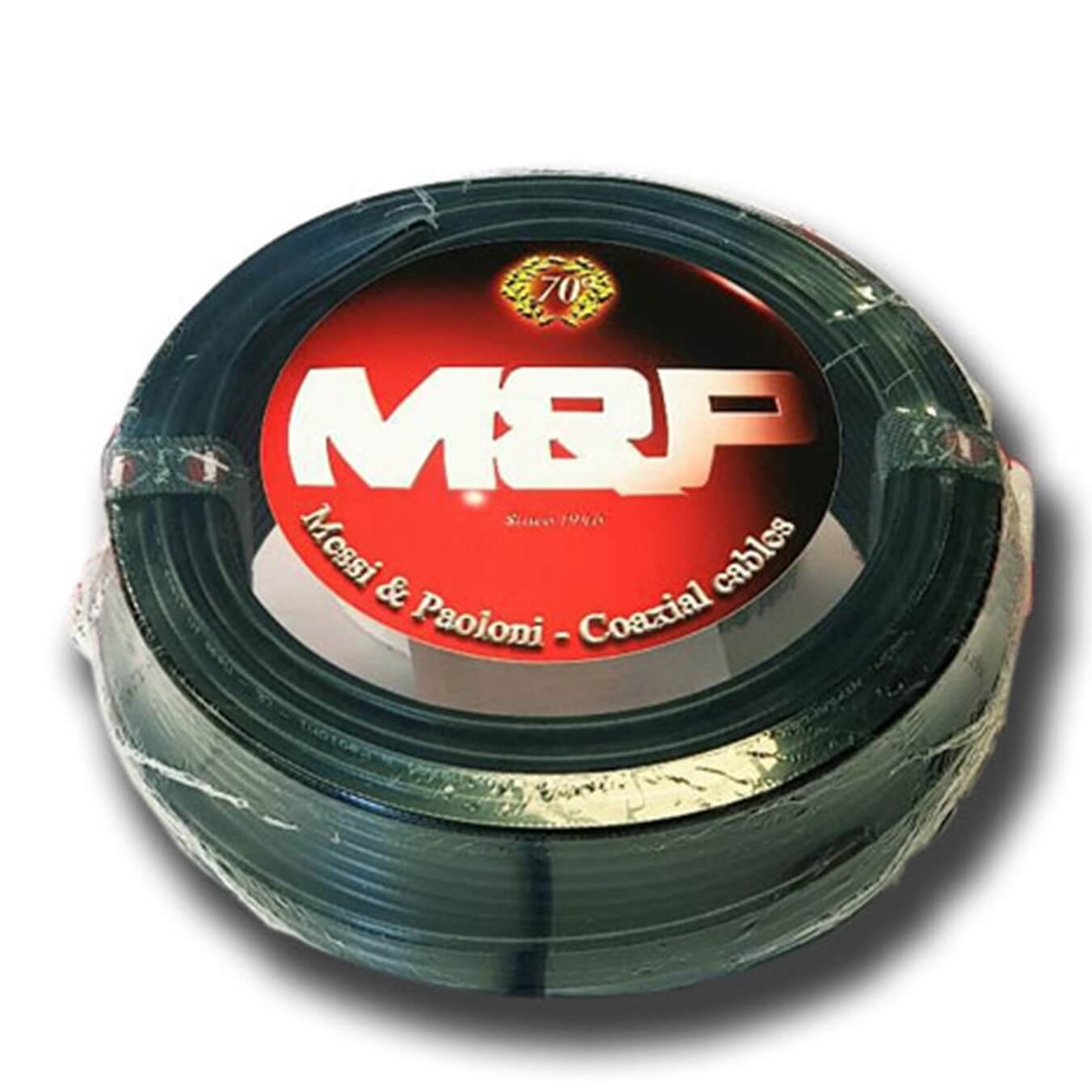

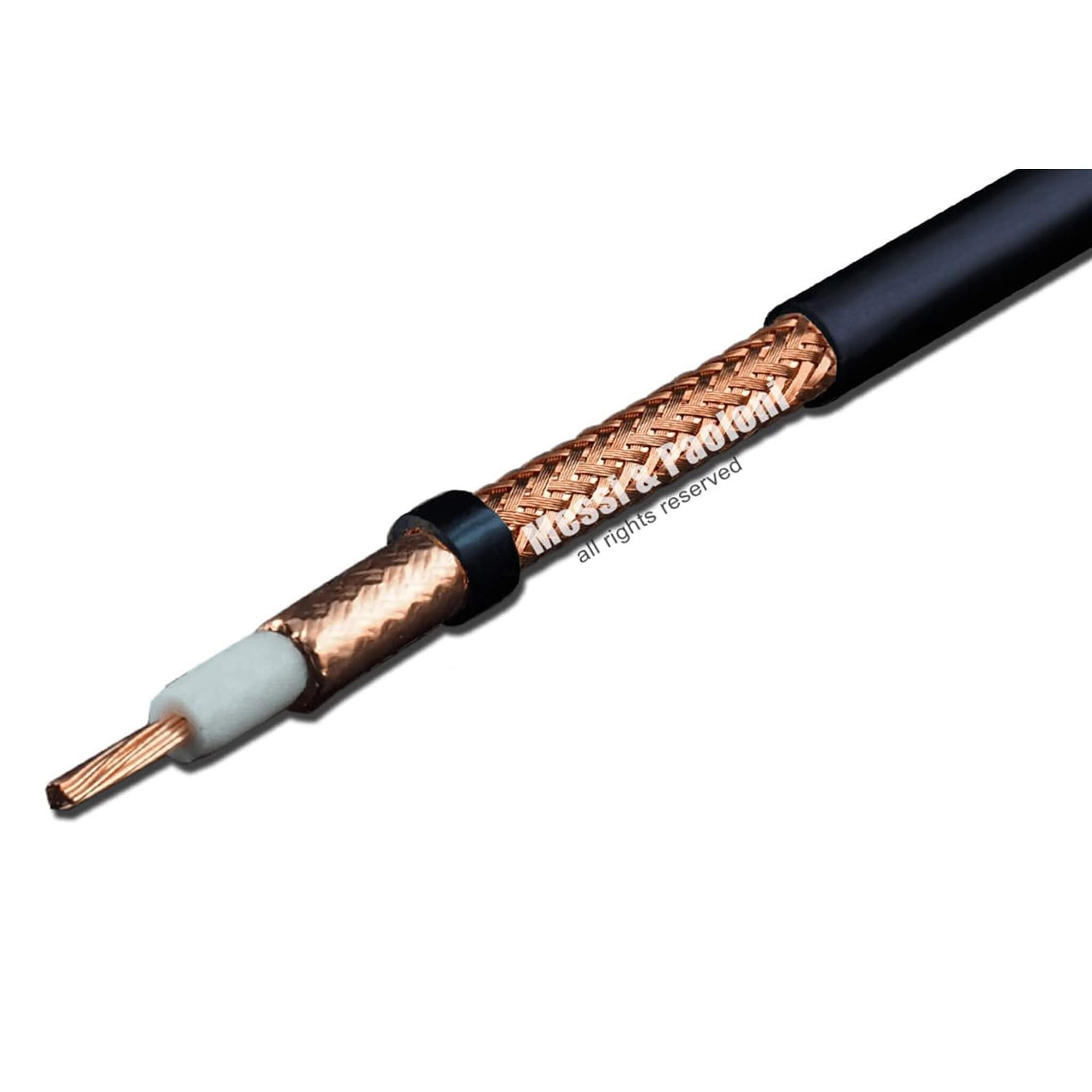

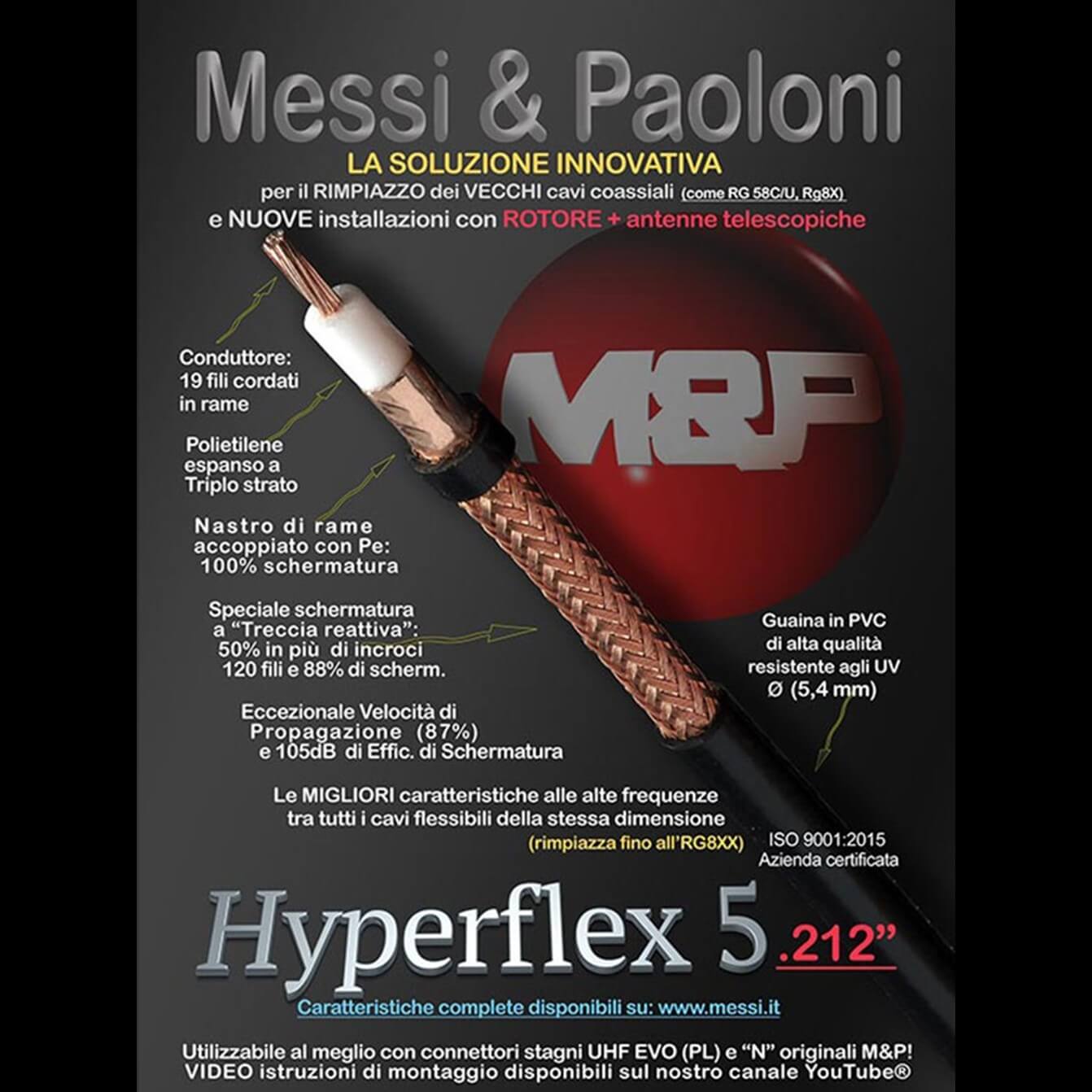

Certi cavi come la marca Messi & Paoloni sono migliori, perché non hanno dispersione lungo il tragitto radio-antenna. Adatto per lunghe distanze oltre i 100m.
Se devi far passare il cavo attraverso un tubo corrugato, è consigliabile utilizzare connettori saldabili manualmente.
🟢 Non ha dispersone.
🔴 Caro ma affidabile.
🛒 Link d’acquisto HYPERFLEX 5. Effettuare ricerche sul sito ufficiale per diverse lunghezze.
🌐 Official website.

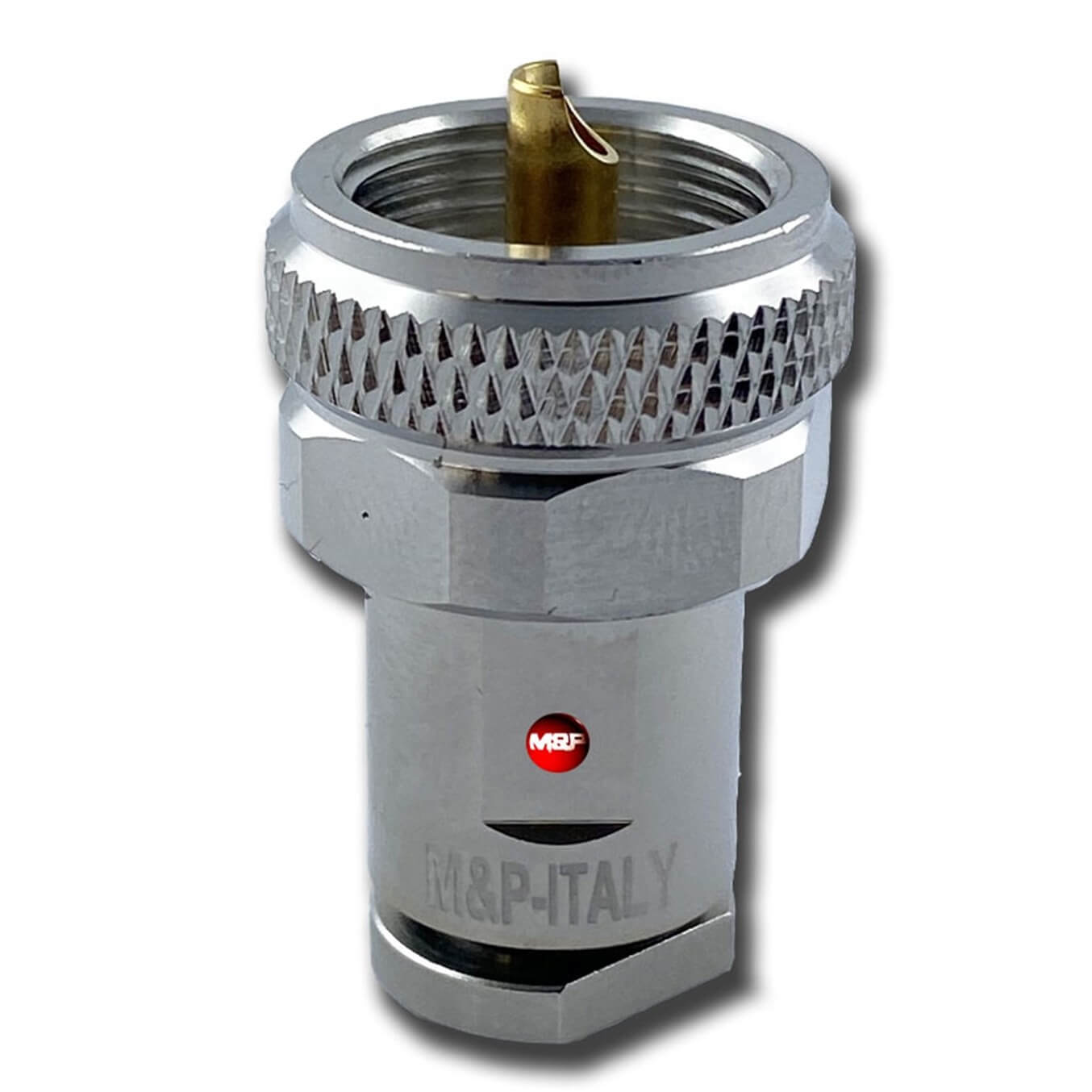

🛒 Connettore UHF Maschio PL259. 🛒 Secondo Link su Amazon.

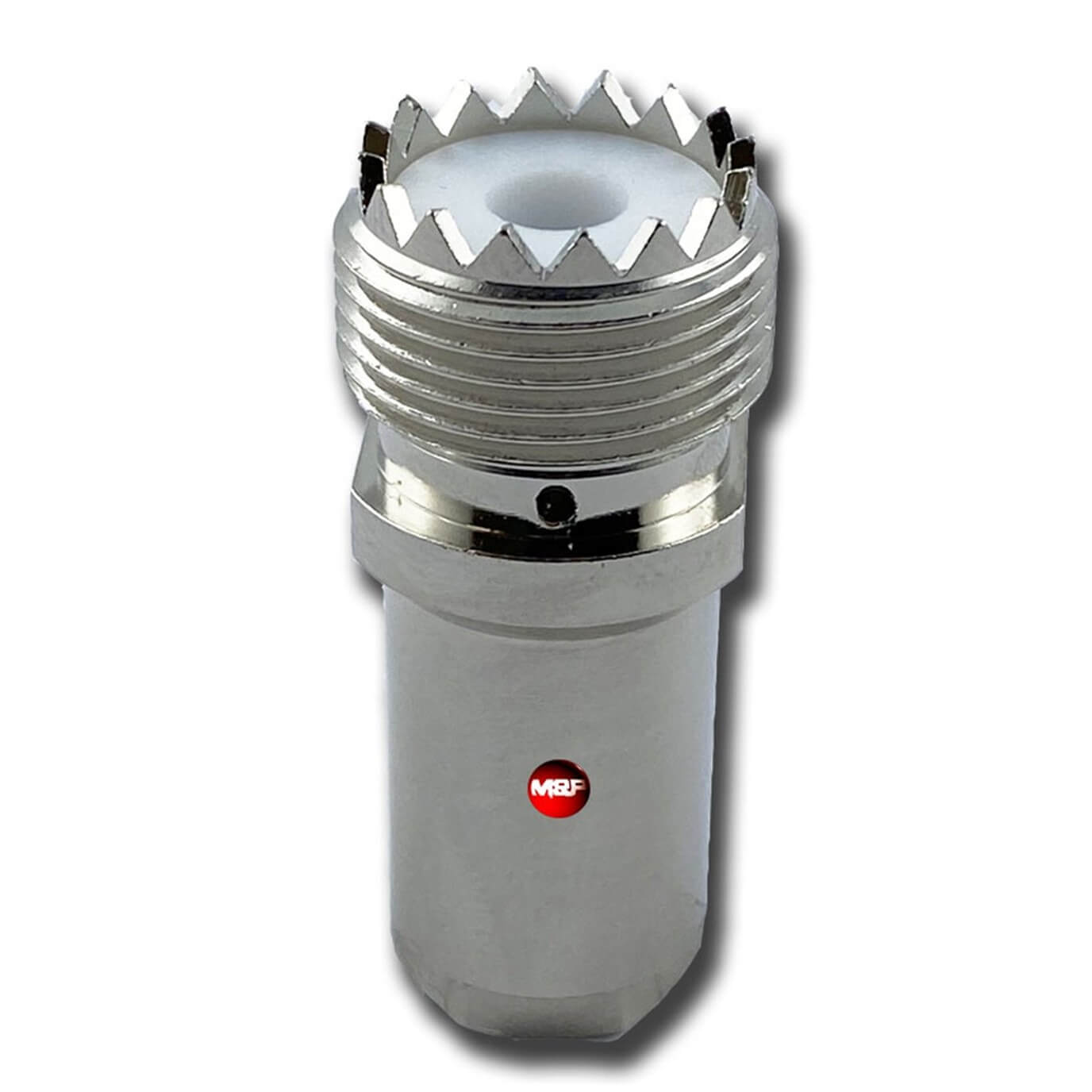

🛒 Connettore UHF SO-239 Femmina.

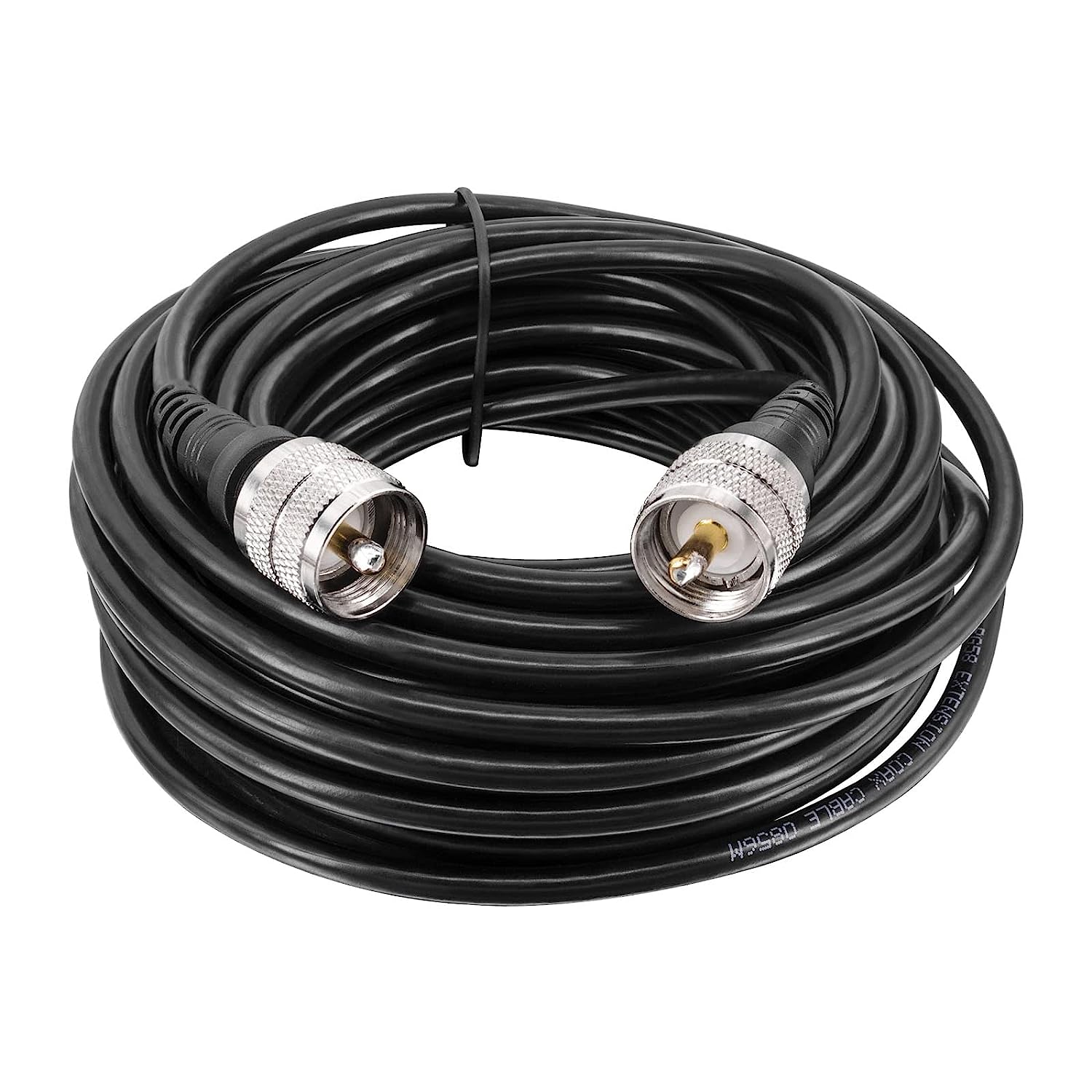

🟢 Economico, buono comunque per distanza inferiori a 10m.
🔴 Un po’ rigido.

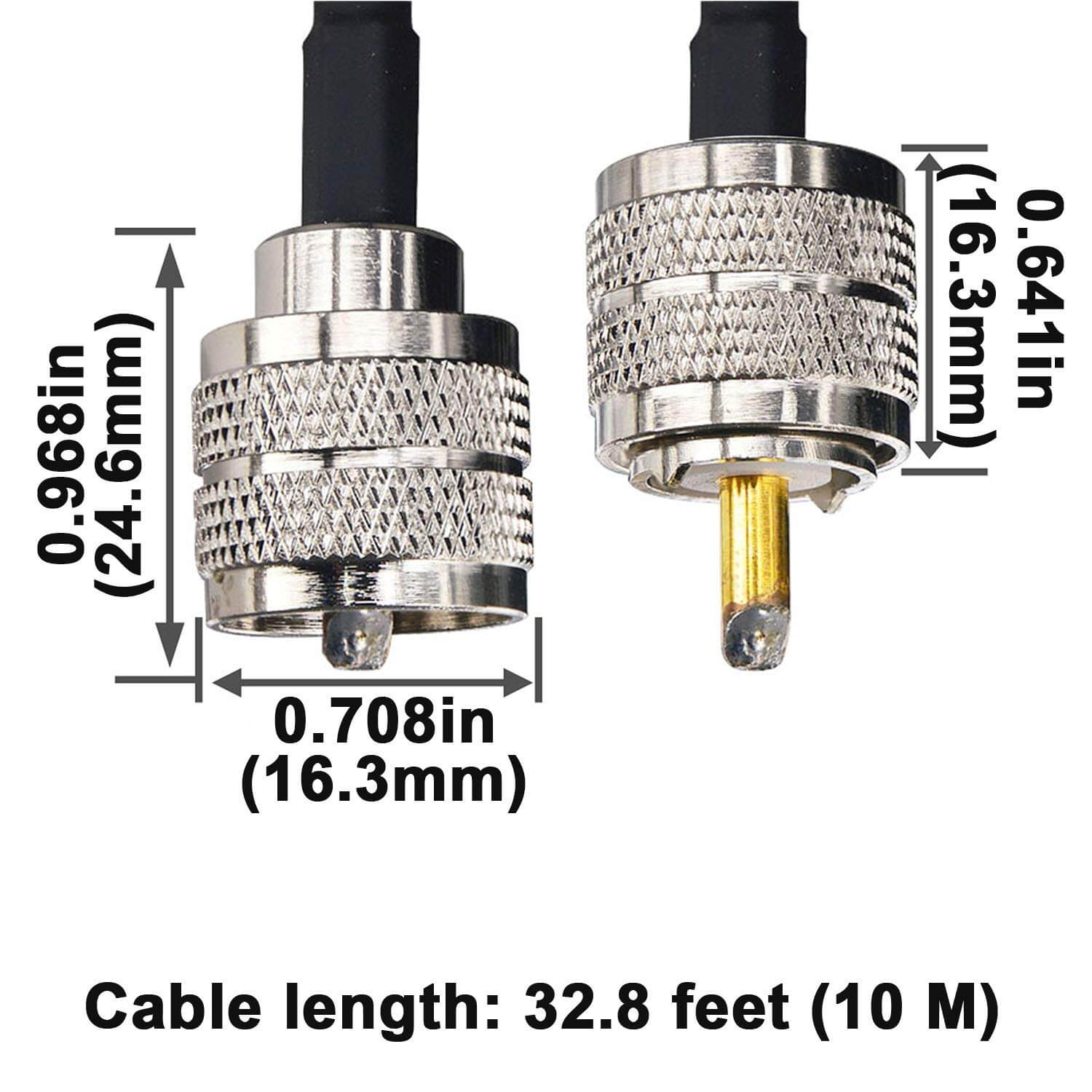

🛒 Link d’acquisto Cavo Coassiale RG58.

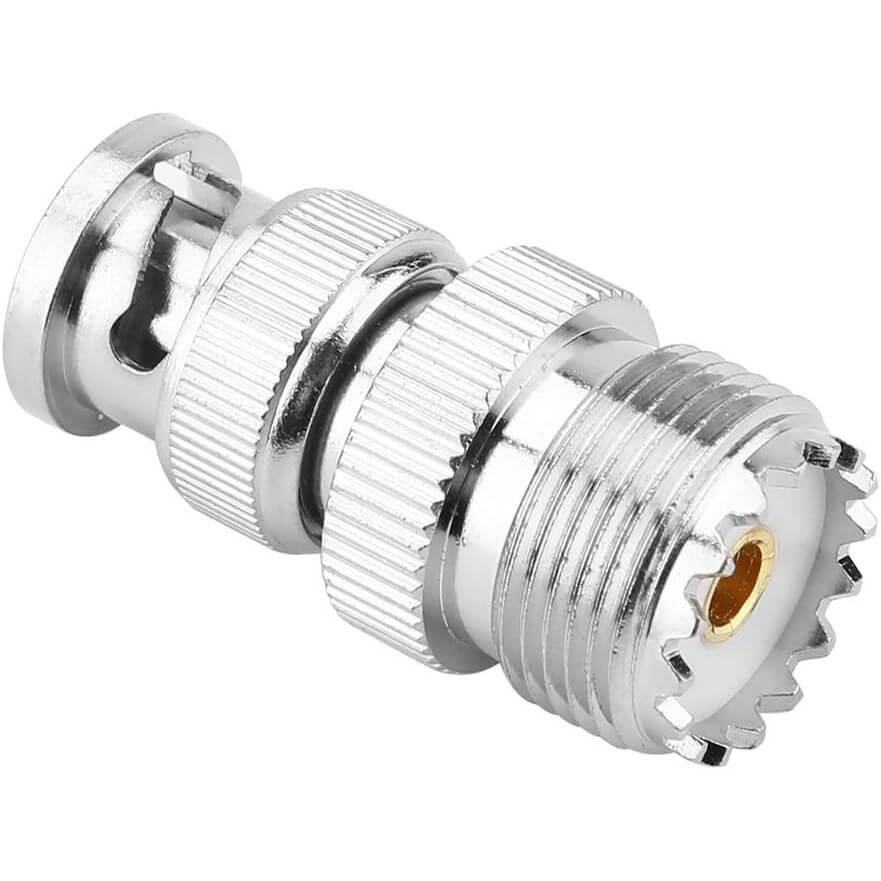

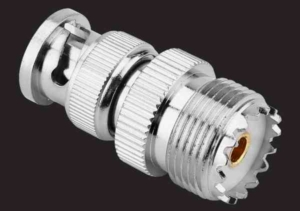

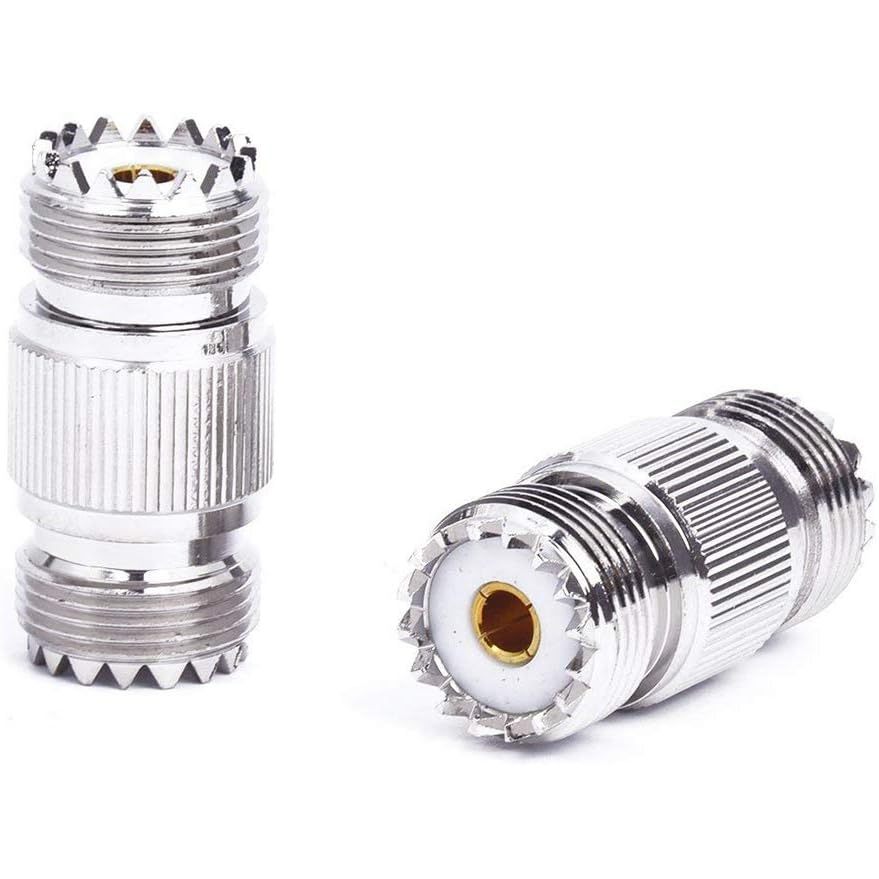

🛒 Adattatore femmina SO-239. (In caso di necessità)

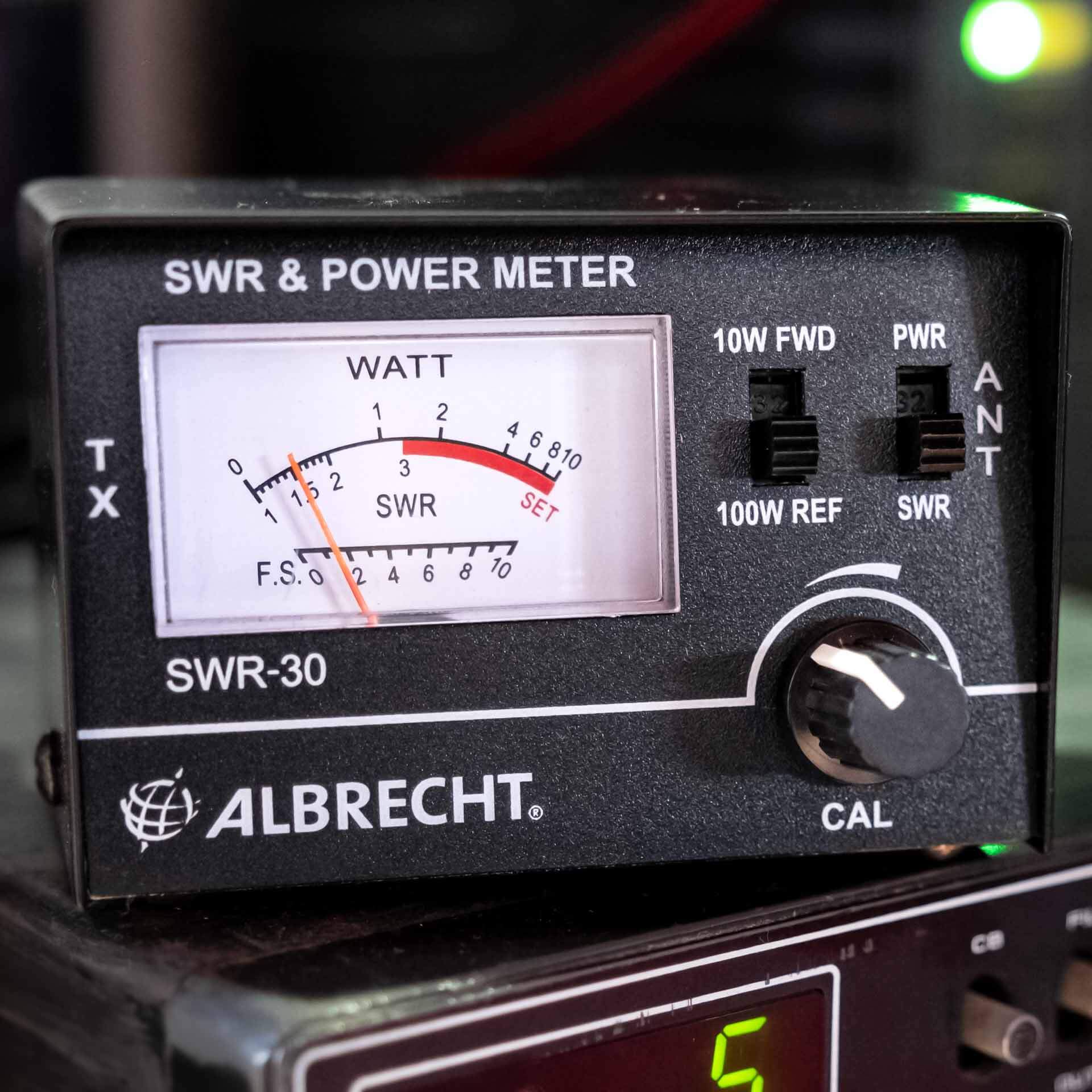

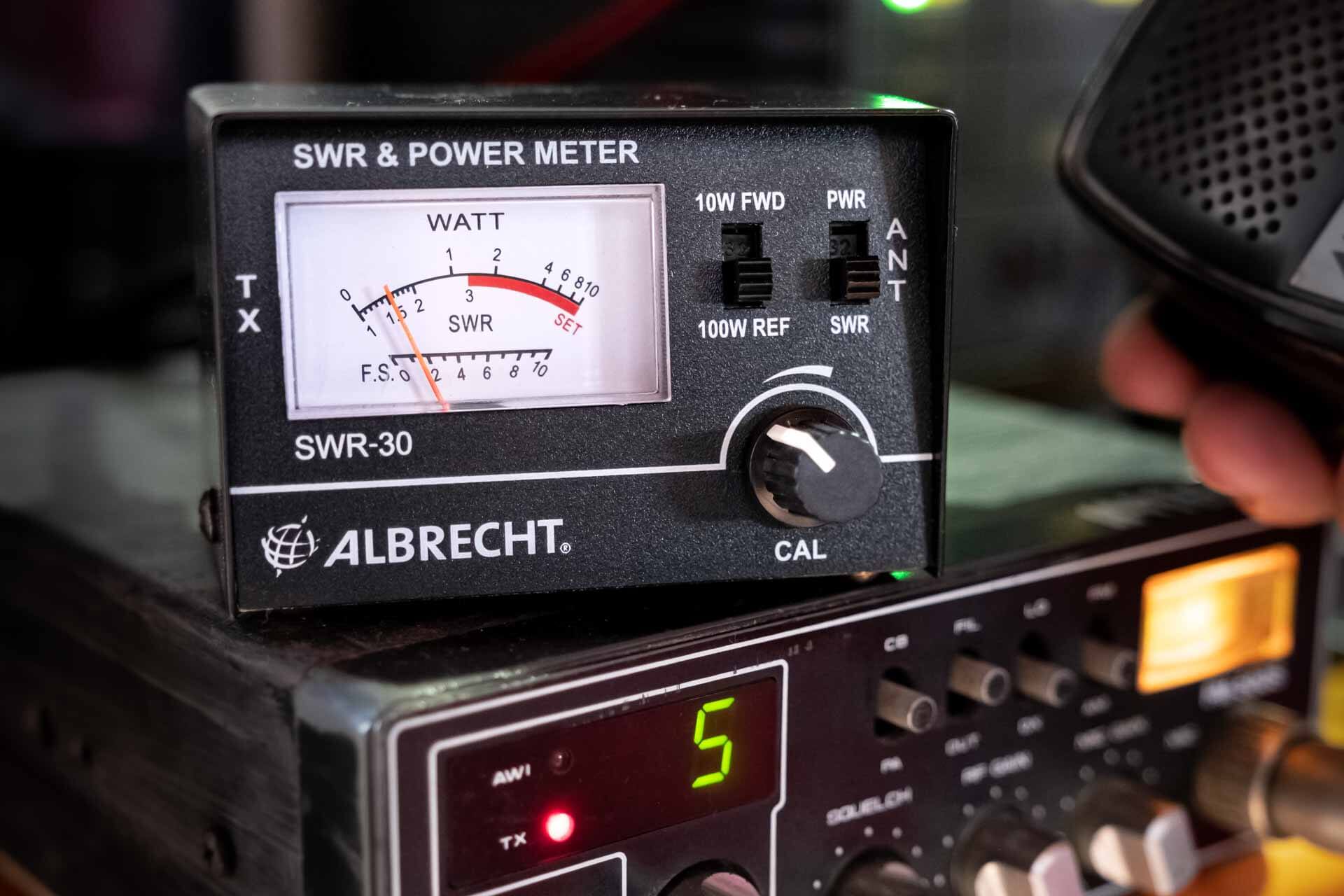

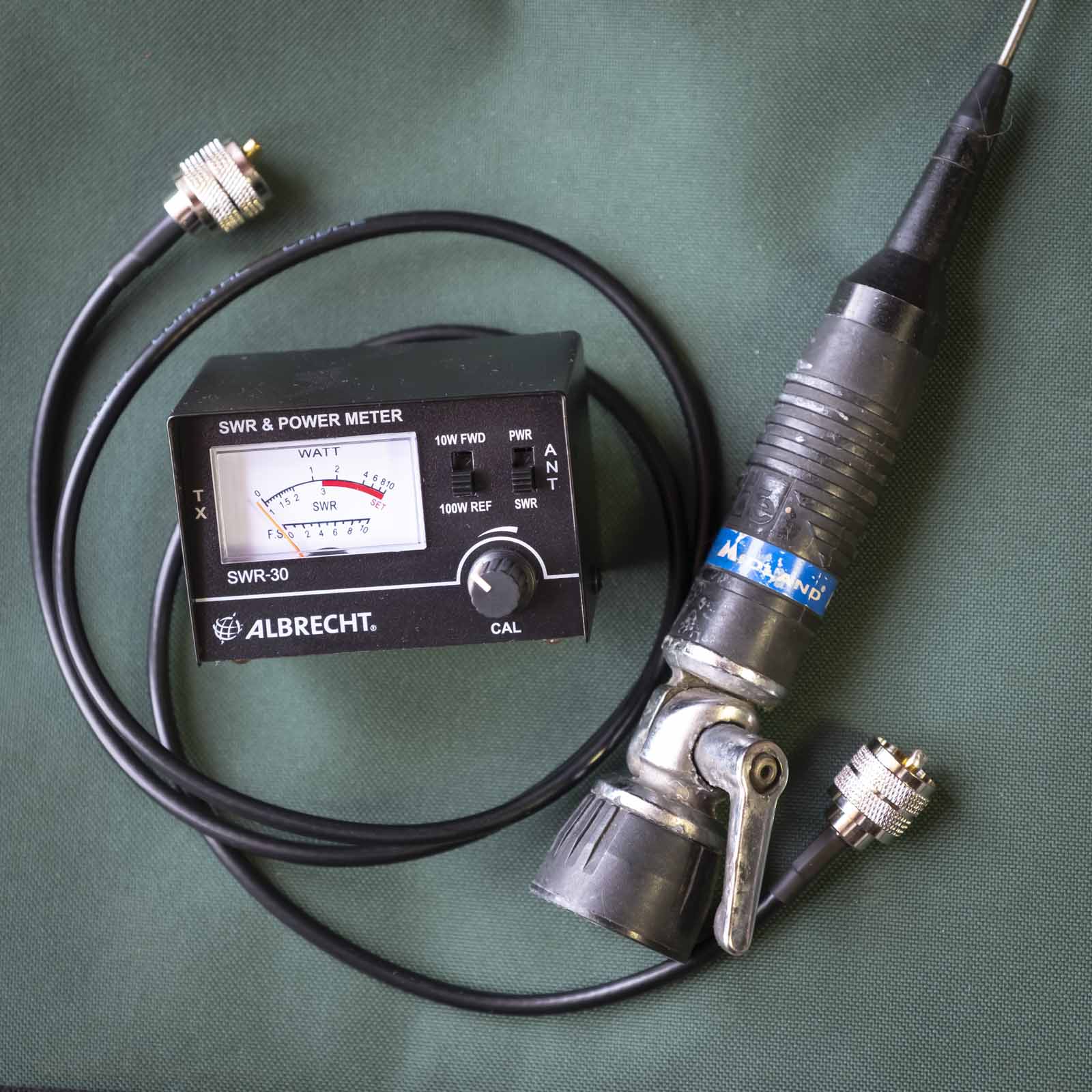

Se la tua CB non ha un rosmetro incorporato, procuratene uno esterno.
Il rosmetro serve a valutare l’efficienza dell’accoppiamento tra l’antenna e il sistema di trasmissione. Misura il rapporto tra la potenza dell’onda incidente e la potenza dell’onda riflessa, chiamato rapporto di onda stazionaria (ROS) (in inglese: SWR: standing wave ratio).
Un ROS ideale è di 1.1, massimo 1.5.
Tarare l’antenna è essenziale per verificare il corretto funzionamento dell’installazione dell’antenna e del cavo coassiale, nonché per ottimizzare le prestazioni.
Un’antenna non tarata può causare il ritorno di potenza verso l’apparato CB invece di essere irradiata come onde elettromagnetiche, con il rischio di danneggiare l’apparato.

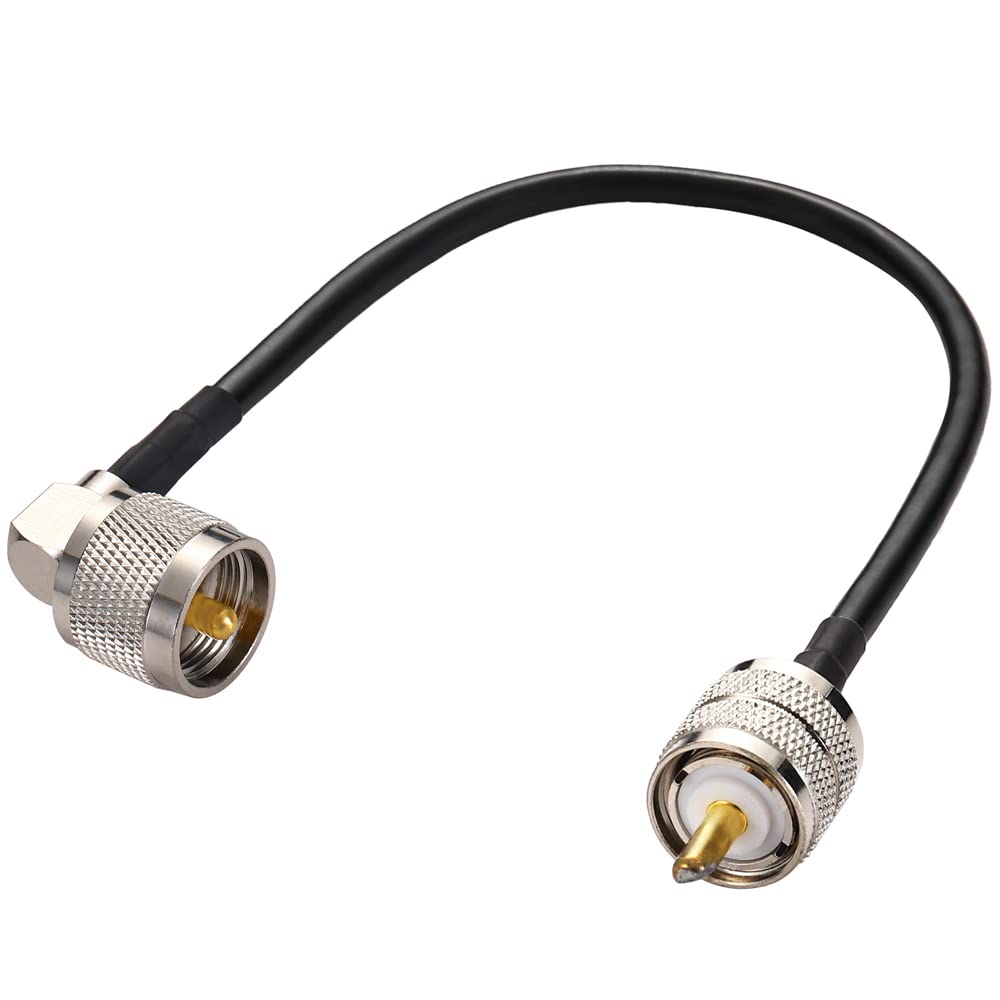

Collegare il ROSMETRO tra la CB e l’antenna con un cavo corto di circa una spanna.
Scegliere un’area aperta, lontana da ostacoli come muri o alberi.
Passare al canale 20 sul CB e seguire i seguenti passi:
🔸 L’antenna funziona correttamente quando il valore ROS si trova tra 1.1 e 1.5. Più il valore si avvicina a 1, migliore è la prestazione.
🔸 Se il valore di ROS è superiore a 2,5 c’è qualche problema nell’impianto cavo/antenna, va quindi verificato tutto. Potrebbe esserci un corto circuito oppure l’antenna non è messa a massa.
🔸 Se il valore di ROS è maggiore sul canale 1, diminuisce sul canale 20 e si abbassa ulteriormente sul canale 40 allora l’antenna va ALLUNGATA.
🔸 Se il valore di ROS è minore sul canale 1, aumenta sul canale 20 e aumenta ulteriormente sul canale 40 allora l’antenna va ACCORCIATA.

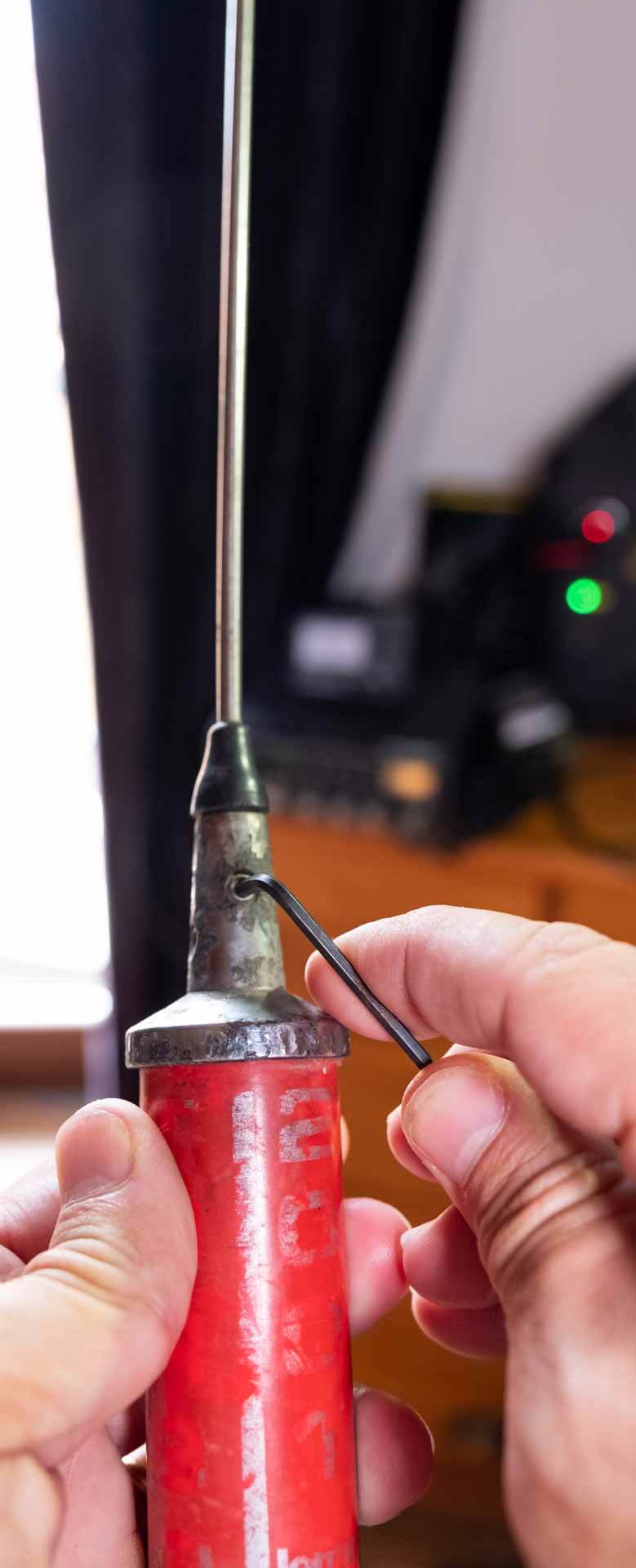

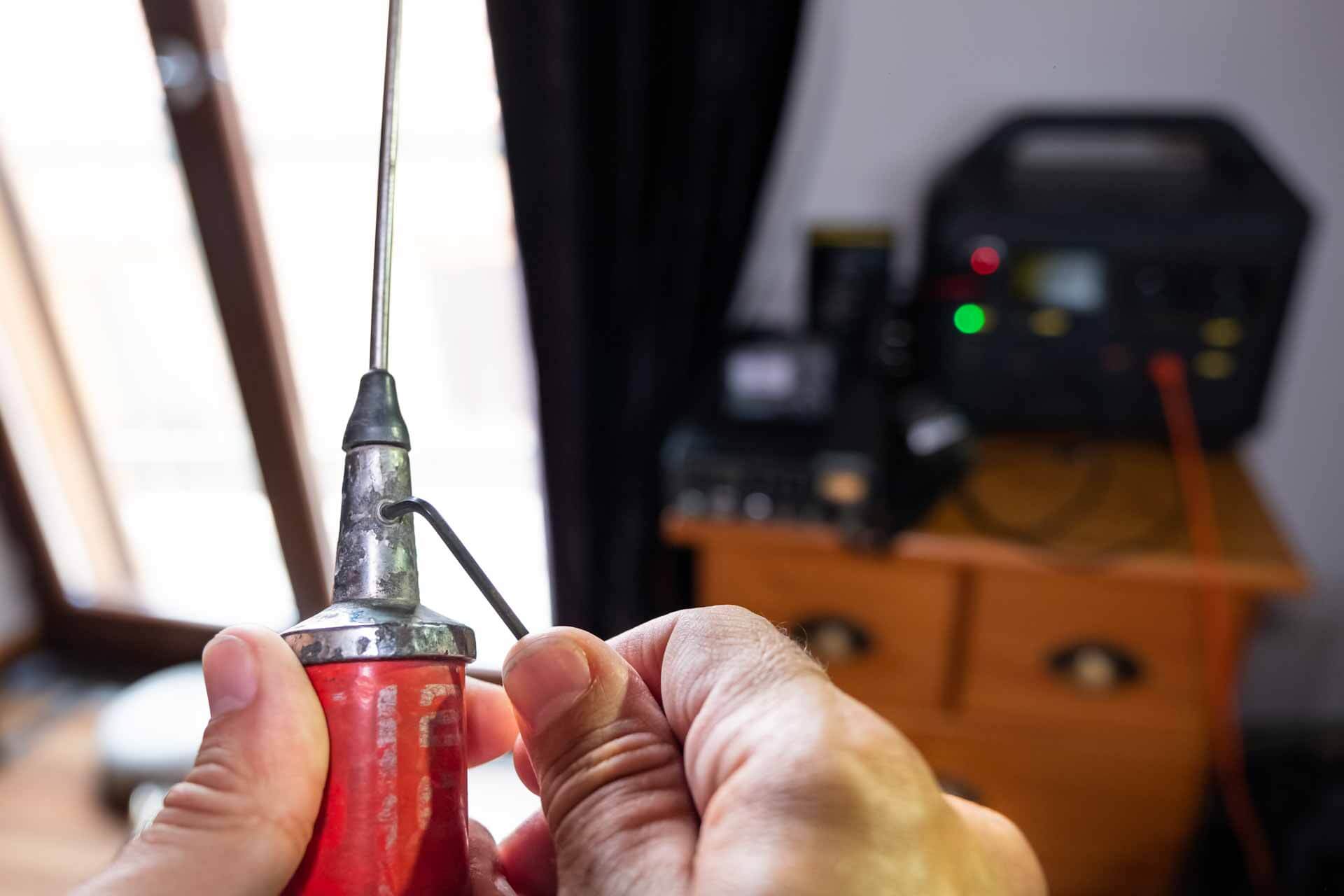

Per variare la lunghezza dell’antenna, allenta il bulloncino a brugola che blocca lo stelo e spostalo in basso o in alto di 5 millimetri alla volta, o anche meno se necessario.
Stringi e ripetete le 3 misure sui canali 1 – 20 – 40 per vedere l’andamento.
🟢 Economico; non necessita alimentazione supplementare.
🔴 Adatto solo alle CB.

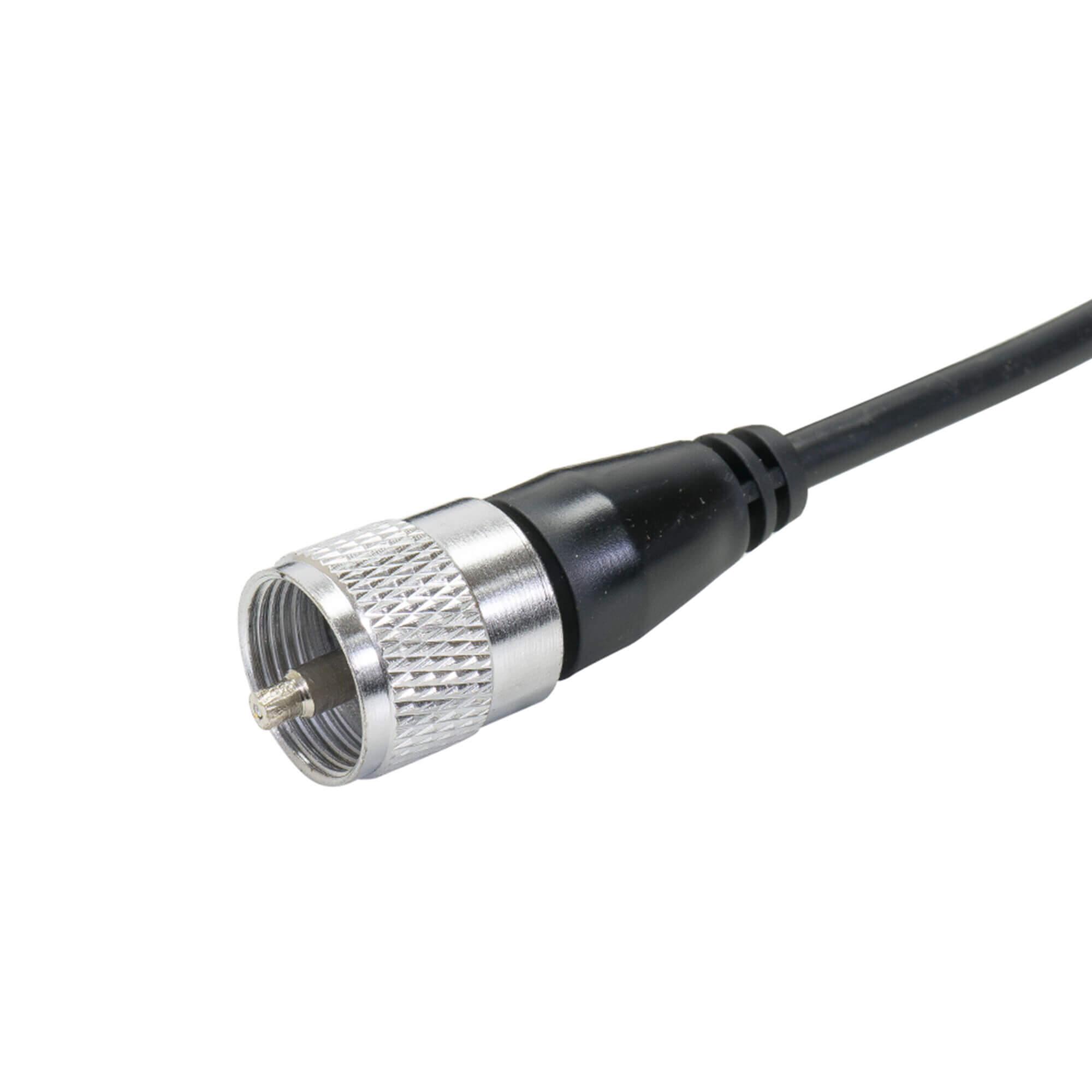

Questo tipo di connettore è denominato PL-259 quando è maschio e SO-239 quando è femmina.
L’uso della CB richiede pratica e necessita il rispetto di un codice di comportamento.
⚠️ Non effettuare mai trasmissioni senza antenna, perché si rischia di bruciare i terminali di potenza della CB.
🔸 Esercitarsi permette di capire meglio i limiti e le possibilità delle CB che spesso non sono adeguatamente spiegate nei manuali d’uso. Dovete saperla utilizzare senza esitazioni per evitare di perder tempo a consultare i manuali in situazioni di necessità.
🔸 Trovatevi un amico radioamatore per apprendere da lui: chi trova un radioamatore, trova un tesoro.
🔸 La portata di una CB dipende dalle condizioni atmosferiche, dalla sua potenza e della qualità dell’antenna. Si parte da 10 km fino a coprire distanze come Italia-Belgio anche con 5Watt. In pratica il segnale radio “rimbalza” nello strato della ionosfera superando monti e curvatura del globo terrestre specialmente in giorni di alta pressione, fenomeno chiamato propagazione ionosferica.
🔸 Una ricetrasmittente non emette finché non si pigia il tasto PTT (Push To Talk). In ascolto la radio non emette nessuna radiazione nociva per la salute.
🔸 Le CB vengono a volte chiamate 11metri riferendosi alla loro lunghezza d’onda. In rari casi anche 10m.
Ogni radio ha le sue caratteristiche e funzioni, certe di queste, comuni a tutte, meritano una spiegazione:
SCAN
Permette di eseguire una scansione rapida di tutte le frequenze della tua radio alla ricerca di un segnale. La scansione si fermerà al primo canale attivo.
Utile per trovare qualcuno di cui non si conosce la frequenza che sta usando.
SQUELCH
Lo Squelch è una soglia di tolleranza tra fruscio e segnale pulito.
Questa soglia è regolabile in funzione della situazione d’inquinamento elettromagnetico. Quando l’intensità del segnale ricevuto scende sotto la soglia, la recezione viene silenziata. Se la soglia è troppo alta, c’è il rischio di sopprimere anche segnali utili ma deboli.
L’inquinamento elettromagnetico è generato dall’attività atmosferica e da sorgenti artificiali. In una città piena di modem WiFi, allarmi e altri apparecchi, è probabile che dovrete regolare lo squelch a 3 o 4, mentre in campagna è possibile stare anche a 1. Più il numero è basso, più bassa è la soglia. A 0 significa che lo squelch non è attivo e sentirete qualunque segnale elettromagnetico in un continuo fruscio.
Spesso abbreviato nei menù con SQL. Molte radio permettono di attivare momentaneamente lo squelch per controllare l’attività sul tuo canale corrente prima della trasmissione.
RF GAIN
Si tratta di una regolazione che aumenta o diminuisce il guadagno, ovvero la sensibilità all’ascolto.
Alzandolo la radio sente tutto, persino i segnali più deboli, abbassandolo, si limita l’ascolto ai soli segnali più forti.
🔸 Prima di parlare occorre verificare che la frequenza sia libera da altre comunicazioni.
🔸 Se non avete la patente, non intromettevi nelle comunicazioni di altri radioamatori: accontentatevi di stare in ascolto, tranne che in caso di emergenza.
🔸 Esiste un CODICE DEL RADIOAMATORE. anche se non siete patentati è buona norma conoscerlo e rispettarlo:

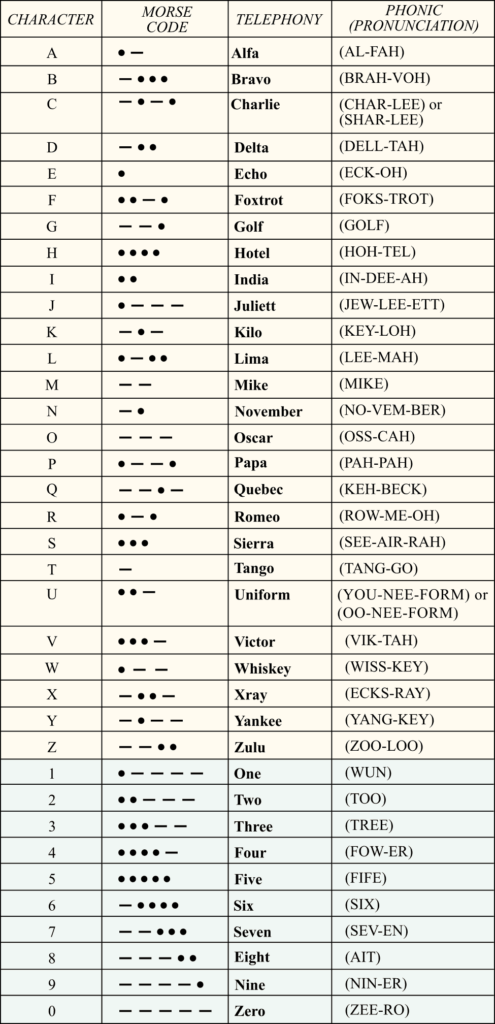

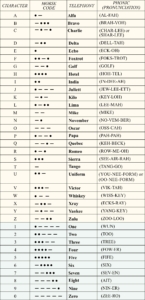

A tale scopo, per evitare qualsiasi tipo di fraintendimento, si utilizza un codice internazionale standardizzato chiamato alfabeto telefonetico o codice ICAO (Organizzazione Internazionale dell’Aviazione Civile) detto anche codice NATO.
| Dicitura | Pronuncia | |
| A | Alpha | alfah |
| B | Bravo | bravo |
| C | Charlie | ciarlii |
| D | Delta | dellta |
| E | Echo | ecco |
| F | Foxtrot | fokstrot |
| G | Golf | goolf |
| H | Hotel | outell |
| I | India | indiiah |
| J | Juliett | giuliet |
| K | Kilo | chilou |
| L | Lima | liimah |
| M | Mike | maichi |
| N | November | nouvember |
| O | Oscar | osscar |
| P | Papa | pàpa |
| Q | Quebec | chebechi |
| R | Romeo | roumeoh |
| S | Sierra | sierrah |
| T | Tango | tanngou |
| U | Uniform | iuniform |
| V | Victor | vichitor |
| W | Whiskey | uisskii |
| X | X-ray | icsirei |
| Y | Yankee | iankii |
| Z | Zulu | zuuluu |
| Numeri | Pronuncia | |
| 1 | One | uan |
| 2 | Two | thiu |
| 3 | Three | tri |
| 4 | Four | fuor |
| 5 | Five | faiv |
| 6 | Six | siks |
| 7 | Eeven | seven |
| 8 | Eigh | eit |
| 9 | Nine | nain |
| 0 | Zero | zirou |
Tutorial su come saldare correttamente un connettore PL-259 su un cavo RG58 per CB o radio.
Qualche link utile per esplorare il mondo radioamatoriale.
🔹 The website of Rete Radio Prepper. Amateur scientific dissemination and event management:
www.meteonuvola.it
Meteonuvola is an amateur project made up of enthusiasts who want to create a cultural information and emergency support system. To make the project even more effective, we have created the Rete Radio Prepper.
The Prepper Radio Network uses PMR/CB channel 2 (am or fm), 145.300 FM and 7190 LSB HF.
For more detailed information, follow questo link.
🔹 Per prendere la patente, si può iniziare un corso online qui: http://www.stmb.it/corso.htm
Prendere la patente significa poter andare su tutte le altre frequenze (non solo PMR, LPD o CB), utilizzare i ponti radio, sostituire l’antenna di base con delle antenne più potenti e utilizzare le ricetrasmittenti con potenze superiori.
🔹ELENCO PONTI RADIOAMATORIALI IN ITALIA
I ponti sono dei ripetitori di segnale che permettono di inoltrare il vostro segnale più lontano di quanto avrebbe potuto farlo la vostra ricetrasmittente. L’uso dei ponti necessita il possesso della patente.
Link Wikipedia.
If you would like to offer me a coffee to exchange this precious information, I will gladly accept it: PayPal.Me
This website uses cookies to improve your experience. We'll assume you're ok with this, but you can opt-out if you wish.
